Câu 1: vẽ sơ đồ mạch điện gồm hai đèn mắc nối tiếp, song song, trong đó có mắc ampe kế và vôn kế để đo cường độ dòng điện và hiệu điện thế. Câu 2: phân tích sơ đồ mạch điện để tính được số chỉ ampe kế ,vôn kế trong mạch điện. Câu 3 : vận dụng 4 nhận xét của bài TH 27,28 tính: cường độ dòng điện, hiệu điện thế trong đoạn mạch gồm hai đèn mắc nối tiếp hoặc song song.

• annguyen1910

Câu 1:

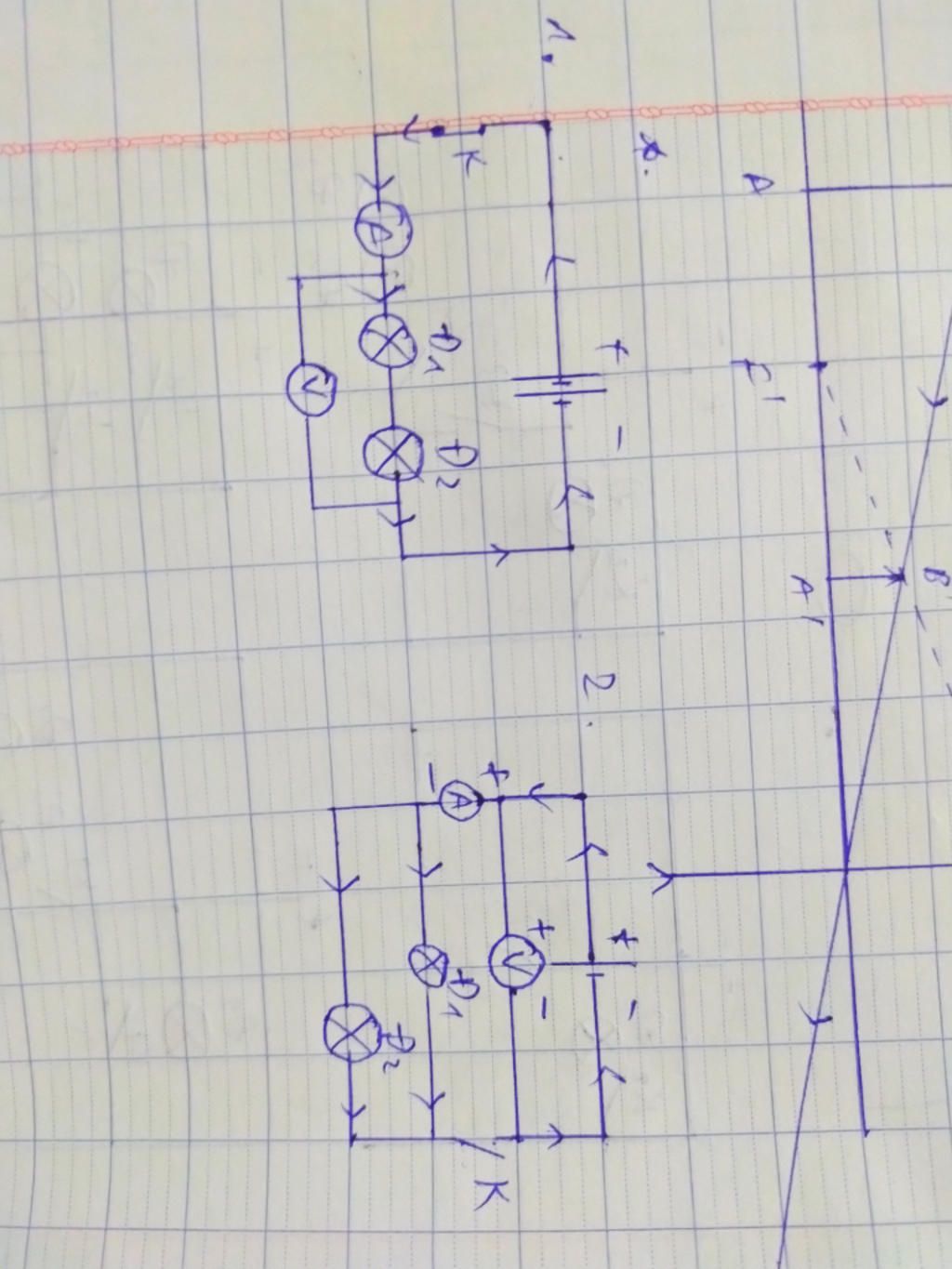

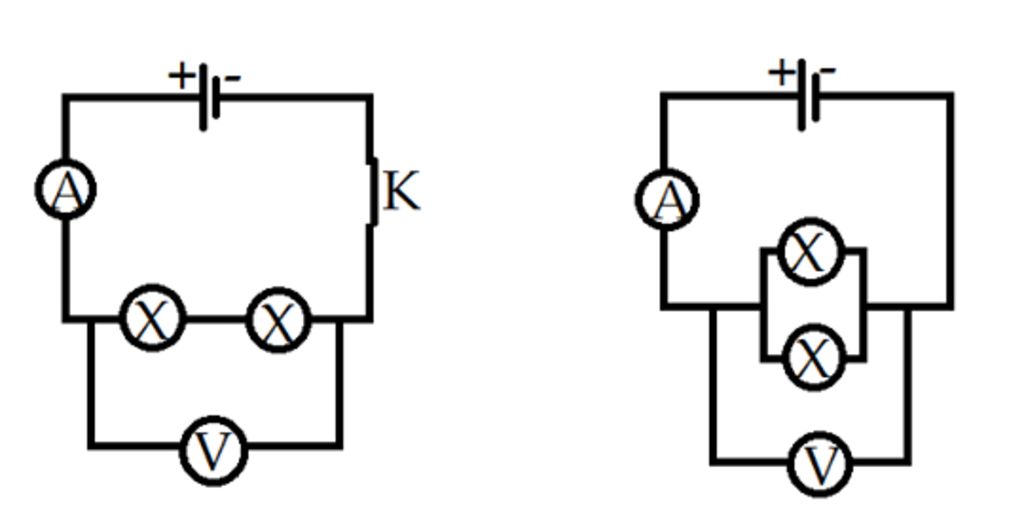

Trong ảnh

Câu 2:

Số chỉ ampe kế bằng cường độ dòng điện của mỗi đèn

Số chỉ vôn kế bằng hiệu điện thế đèn 1 cộng hiệu điện thế đèn 2

Câu 3:

Mạch nối tiếp:

Dòng điện có cường độ bằng nhau tại các vị trí khác nhau của mạch. I=I1=I2

Hiệu điện thế giữa 2 đầu đoạn mạch bằng tổng hiệu điện thế của 2 đèn U13=U12+U23

Mạch song song:

Cường độ dòng điện ở mạch chính bằng tổng cường độ mạch điện ở mạch rẽ. I=I1+I2

Hiệu điện thế giữa 2 đèn mắc song song là bằng nhau và bằng hiệu điện thế giữa 2 điểm nối chung

U12=U34=UMN
