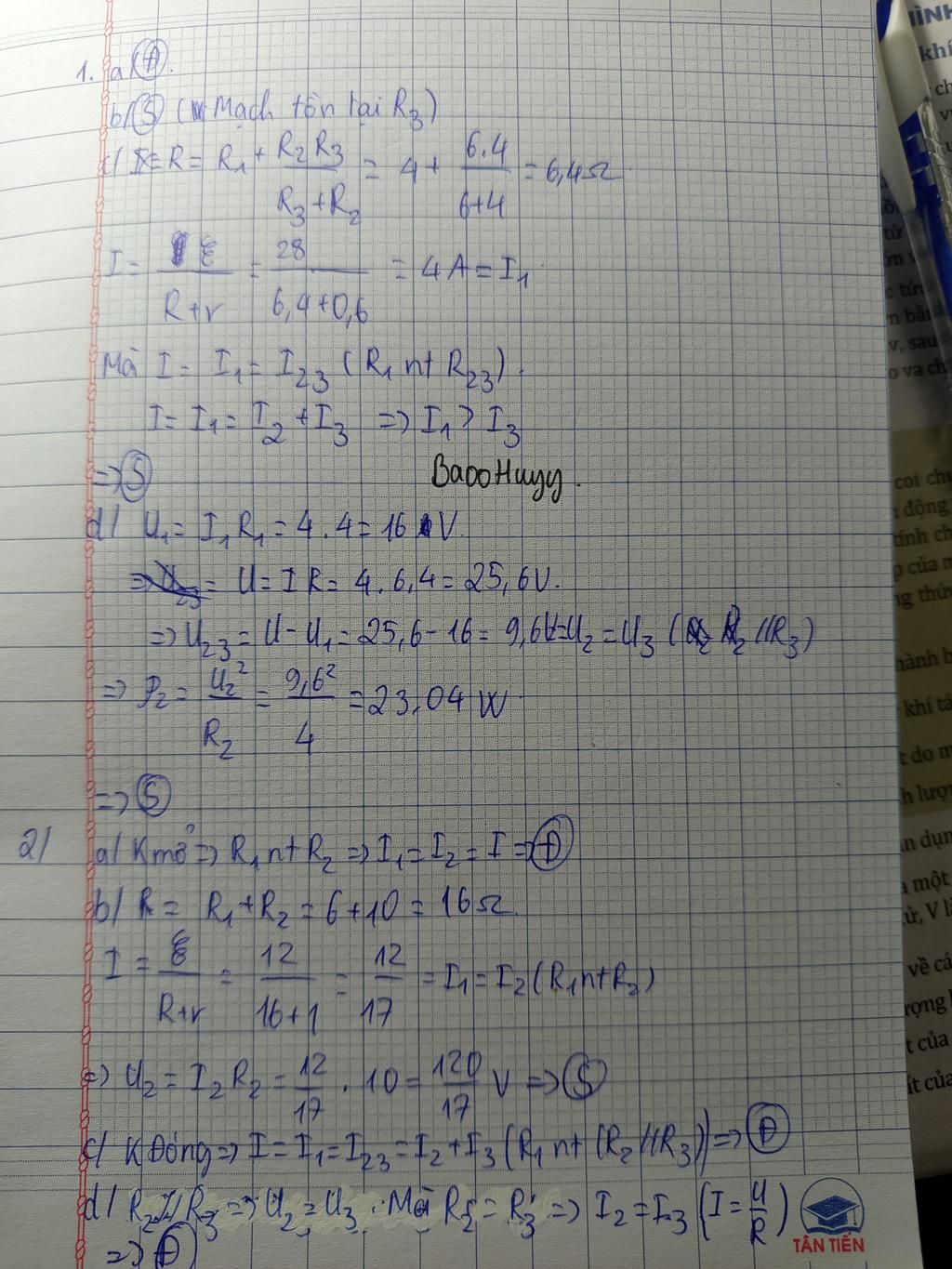

Câu 1

Cấu trúc mạch: $R_1\ \text{nt}\ (R_2\ //\ R_3)$

$R_{23}=\dfrac{R_2 \cdot R_3}{R_2+R_3}=\dfrac{4\cdot6}{4+6}=2,4\ \Omega$

$R_N=R_1+R_{23}=4+2,4=6,4\ \Omega$

$I=I_1=I_{23}=\dfrac{E}{R_N+r}=\dfrac{28}{6,4+0,6}=4\ \text{A}$

$U_{23}=U_2=U_3=I_{23}\cdot R_{23}=4\cdot2,4=9,6\ \text{V}$

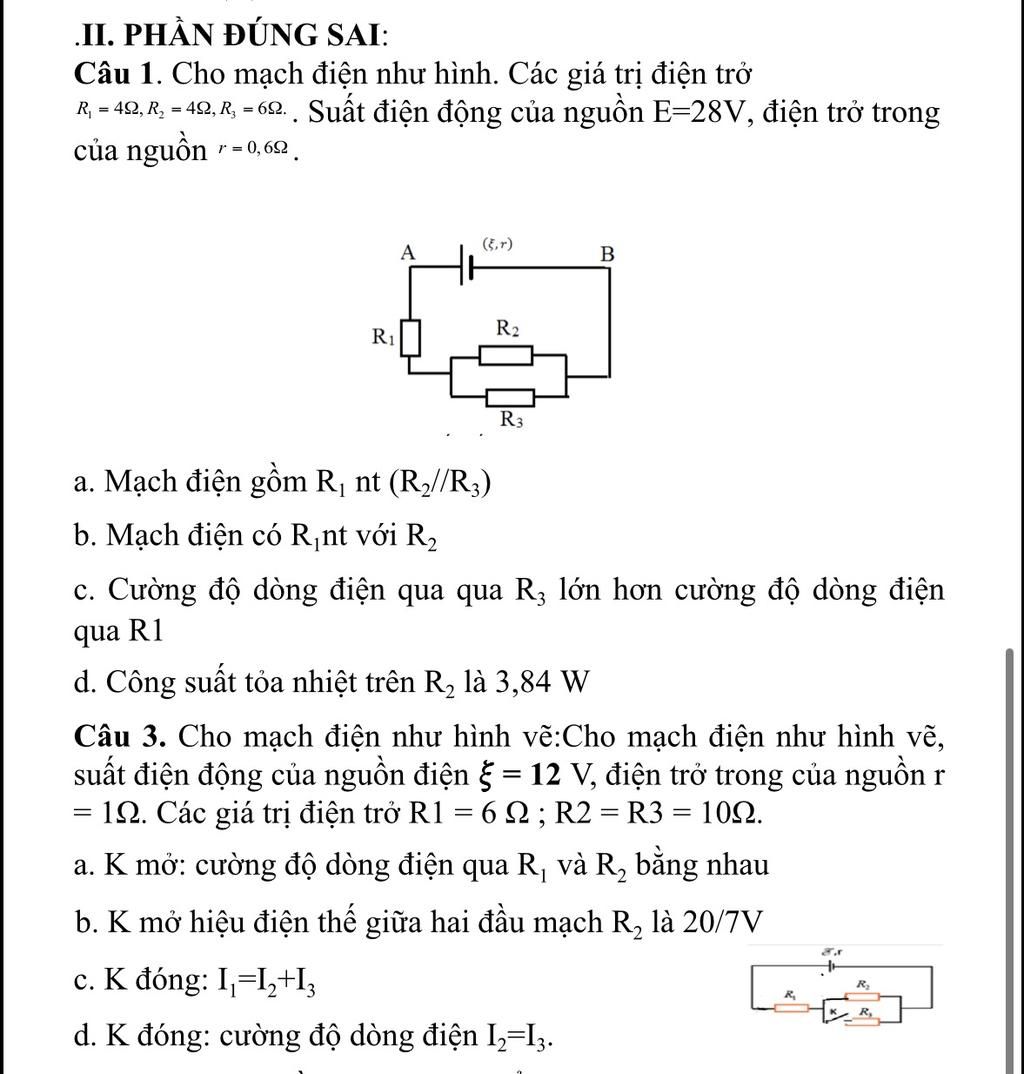

a. Mạch điện gồm $R_1\ \text{nt}\ (R_2\ //\ R_3)$

$\Rightarrow$ Đúng.

b. Mạch điện có $R_1\ \text{nt}$ với $R_2$

Dựa vào sơ đồ, $R_1$ nối tiếp với cụm $(R_2\ //\ R_3)$.

$\Rightarrow$ Sai.

c. Cường độ dòng điện qua $R_3$ lớn hơn cường độ dòng điện qua $R_1$

Ta có $I_1$ là dòng mạch chính, rẽ nhánh thành $I_2$ và $I_3$ nên $I_1 = I_2 + I_3 \Rightarrow I_1 > I_3$.

$\Rightarrow$ Sai.

d. Công suất tỏa nhiệt trên $R_2$ là $3,84\ \text{W}$

$P_2=\dfrac{U_2^2}{R_2}=\dfrac{9,6^2}{4}=23,04\ \text{W} \ne 3,84\ \text{W}$

$\Rightarrow$ Sai.

Câu 3

a. K mở: cường độ dòng điện qua $R_1$ và $R_2$ bằng nhau

K mở, mạch gồm $R_1\ \text{nt}\ R_2 \Rightarrow I_1=I_2$.

$\Rightarrow$ Đúng.

b. K mở hiệu điện thế giữa hai đầu mạch $R_2$ là $20/7\ \text{V}$

K mở, mạch gồm $R_1\ \text{nt}\ R_2$:

$I=\dfrac{\xi}{R_1+R_2+r}=\dfrac{12}{6+10+1}=\dfrac{12}{17}\ \text{A}$

$U_2=I\cdot R_2=\dfrac{12}{17}\cdot10=\dfrac{120}{17}\ \text{V} \ne \dfrac{20}{7}\ \text{V}$

$\Rightarrow$ Sai.

c. K đóng: $I_1=I_2+I_3$

K đóng, mạch gồm $R_1\ \text{nt}\ (R_2\ //\ R_3)$.

Dòng mạch chính $I_1$ rẽ thành 2 nhánh $I_2$ và $I_3 \Rightarrow I_1=I_2+I_3$.

$\Rightarrow$ Đúng.

d. K đóng: cường độ dòng điện $I_2=I_3$

K đóng có $R_2\ //\ R_3 \Rightarrow U_2=U_3$.

Mà $R_2=R_3=10\ \Omega \Rightarrow I_2=I_3$.

$\Rightarrow$ Đúng.
