Đáp án:

 D

Giải thích các bước giải:

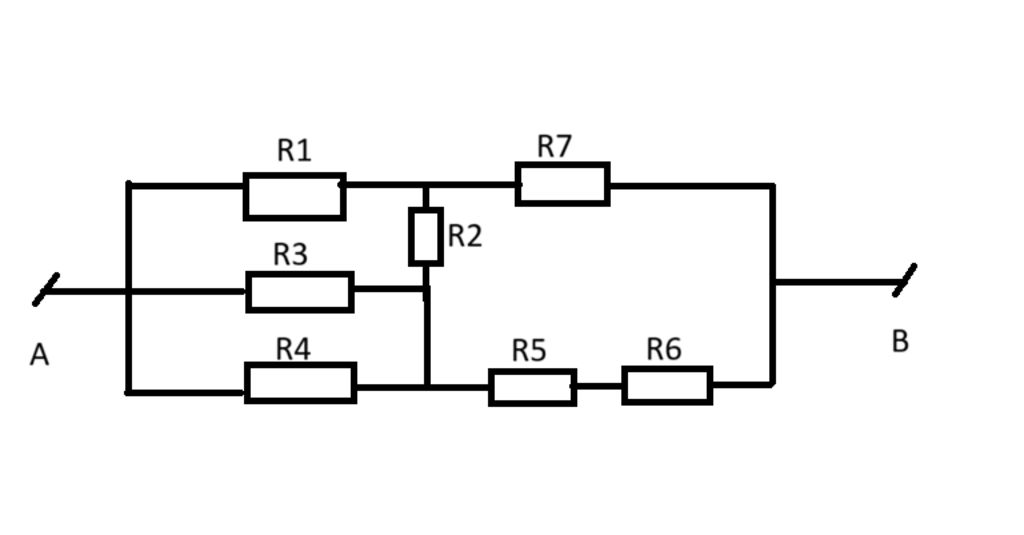

Mạch điện có dạng mạch cầu.

Ta có:

\(\begin{array}{l}
{R_{34}} = \dfrac{{{R_3}{R_4}}}{{{R_3} + {R_4}}} = \dfrac{{2.2}}{{2 + 2}} = 1\Omega \\
{R_{56}} = {R_5} + {R_6} = 1 + 1 = 2\Omega \\
{R_1}{R_{56}} = 2.2 = 4\\
{R_{34}}{R_7} = 1.4 = 4\\
 \Rightarrow {R_1}{R_{56}} = {R_{34}}{R_7}
\end{array}\)

\( \Rightarrow \) mạch cầu cân bằng.

Mạch tương đương: (R1 // R3 // R4) nt (R7 // (R5 nt R6))

Ta có:

\(\begin{array}{l}
\dfrac{1}{{{R_{134}}}} = \dfrac{1}{{{R_1}}} + \dfrac{1}{{{R_3}}} + \dfrac{1}{{{R_4}}} = \dfrac{3}{2}\\
 \Rightarrow {R_{134}} = \dfrac{2}{3}\Omega \\
{R_{567}} = \dfrac{{{R_{56}}.{R_7}}}{{{R_{56}} + {R_7}}} = \dfrac{{2.4}}{{2 + 4}} = \dfrac{4}{3}\Omega \\
R = {R_{134}} + {R_{567}} = \dfrac{2}{3} + \dfrac{4}{3} = 2\Omega
\end{array}\)
