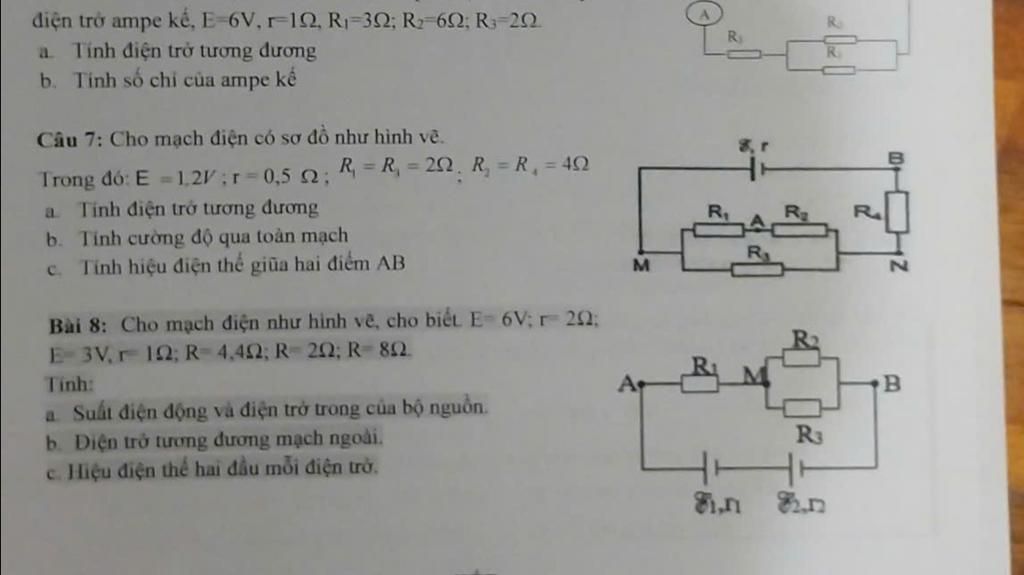

Câu 7:Mạch ngoài gồm: $[(R_1 \text{ nt } R_2) // R_3] \text{ nt } R_4$.

a. Điện trở tương đương:

$R_{12} = R_1 + R_2 = 2 + 4 = 6 \Omega$.

$R_{123} = \frac{R_{12} \cdot R_3}{R_{12} + R_3} = \frac{6 \cdot 2}{6 + 2} = 1,5 \Omega$.

$R_N = R_{123} + R_4 = 1,5 + 4 = 5,5 \Omega$.

b. Cường độ dòng điện qua toàn mạch:

$I = \frac{\mathcal{E}}{R_N + r} = \frac{1,2}{5,5 + 0,5} = 0,2 A$.

c. Hiệu điện thế giữa hai điểm AB:

$U_{AB} = I \cdot R_{123} = 0,2 \cdot 1,5 = 0,3 V$.

Bài 8:

a. Suất điện động và điện trở trong của bộ nguồn :

$\mathcal{E}_b = \mathcal{E}_1 + \mathcal{E}_2 = 6 + 3 = 9 V$.

$r_b = r_1 + r_2 = 2 + 1 = 3 \Omega$.

b. Điện trở tương đương mạch ngoài ($R_1 \text{ nt } [R_2 // R_3]$):

$R_{23} = \frac{R_2 \cdot R_3}{R_2 + R_3} = \frac{2 \cdot 8}{2 + 8} = 1,6 \Omega$.

$R_N = R_1 + R_{23} = 4,4 + 1,6 = 6 \Omega$.

c. Hiệu điện thế hai đầu mỗi điện trở:

Cường độ dòng điện mạch chính: $I = \frac{\mathcal{E}_b}{R_N + r_b} = \frac{9}{6 + 3} = 1 A$.

$U_1 = I \cdot R_1 = 1 \cdot 4,4 = 4,4 V$.

$U_2 = U_3 = I \cdot R_{23} = 1 \cdot 1,6 = 1,6 V$.
