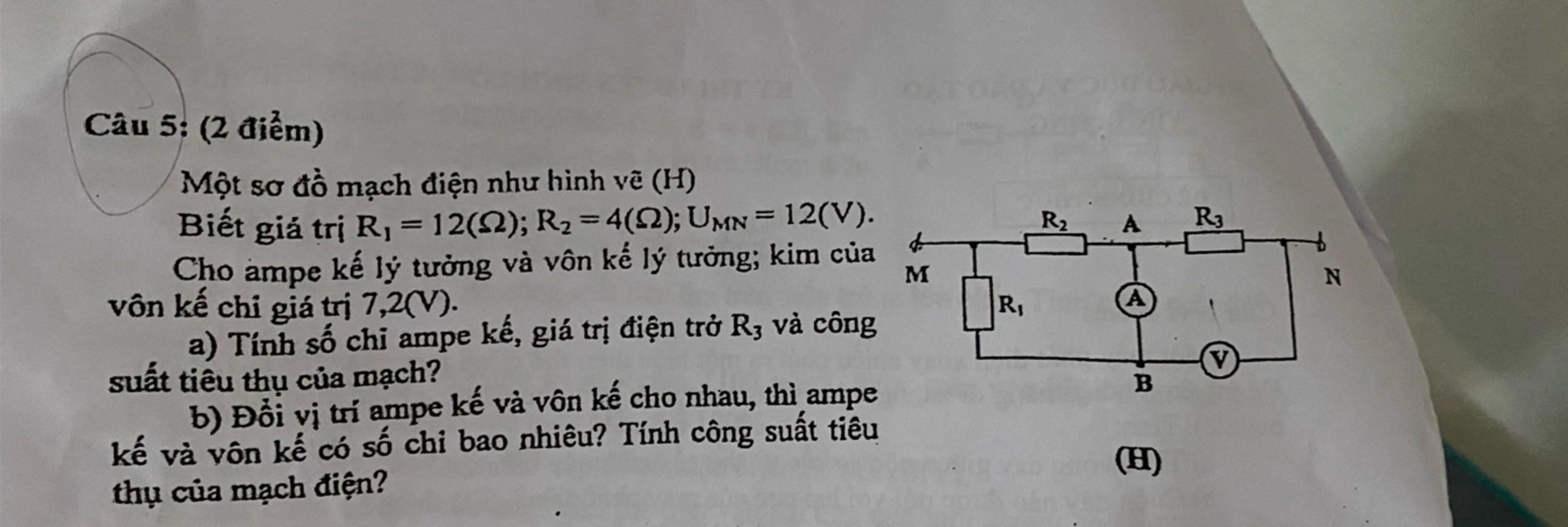

giúp bài 5 với mng ơii

Đáp án + Giải thích các bước giải:

Mạch điện: $(R_1 // R_2) nt R_3$

$a)$

Vôn kế đo hiệu điện thế giữa hai đầu `R_3`:

   `U_3 = U_V = 12 (V)`

`to U_1 = U_2 = U_[MA] = U_[MN] - U_V = 12 - 6 = 6 (V)`

Cường độ dòng điện qua các điện trở lần lượt là:

   `I_1 = U_[MA]/R_1 = 6/12 = 0,5 (A)`

   `I_2 = U_[MA]/R_2 = 6/4 = 1,5 (A)`

   `I_3 = I_1 + I_2 = 0,5 + 1,5 = 2 (A)`

Số chỉ của ampe kế, giá trị điện trở `R_3`, công suất tiêu thụ của mạch lần lượt là:

   `I_A = I_1 = 0,5 (A)`

   `R_3 = U_3/I_3 = 6/2 = 3 (Omega)`

   `mathcalP = U_[MN] . I_3 = 12.2 = 24 (W)`

$b)$ Đổi vị trí vôn kế và ampe kế cho nhau, mạch điện: $R_1 // (R_2 nt R_3)$

   `I_1 = U_[MN]/R_1 = 12/12 = 1 (A)`

   `I_2 = I_3 = U_[MN]/[R_2 + R_3] = 12/[4 + 3] = 12/7 (A)`

Số chỉ của ampe kế, vôn kế lần lượt là:

   `I_A = I_1 = 1 (A)`

   `U_V = U_[AB] = U_3 = I_3 R_3 = 12/7 . 3 approx 5,14 (V)`

Công suất tiêu thụ của mạch điện:

   `mathcalP = U_{MN] (I_1 + I_2) = 12(1 + 12/7) approx 32,57 (W)`
