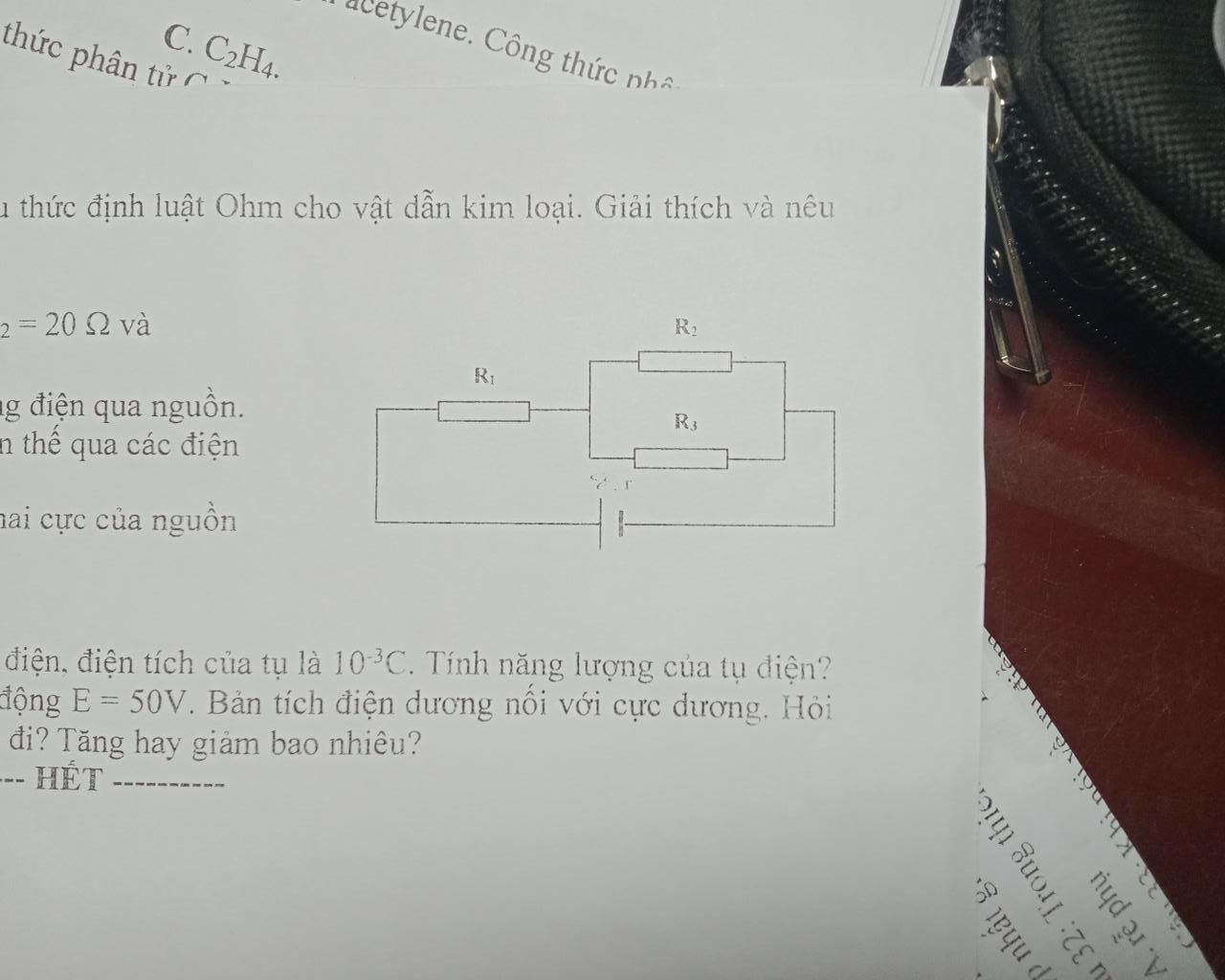

Cho mạch điện kín như hình vẽ R1 =R3=5ôm , R2=20 ôm và nguồn điện 12V-1ôm

a tính điện trở mạch ngoài, cường độ dòng điện qua nguồn

b tính hiệu điện thế mạch ngoài, hiệu điện thế qua các điện trở

c tính số electron được chuyển qua giữa hai cực nguồn điện trong thời gian 100s

Đáp án:

a) \(1,2A\)

b) \(10,8V\)

c) \(7,{5.10^{20}}\left( e \right)\)

Giải thích các bước giải:

a) Ta có:

\(\begin{array}{l}
{R_{23}} = \dfrac{{{R_2}{R_3}}}{{{R_2} + {R_3}}} = \dfrac{{20.5}}{{20 + 5}} = 4\Omega \\
{R_N} = {R_1} + {R_{23}} = 5 + 4 = 9\Omega \\
I = \dfrac{E}{{{R_N} + r}} = \dfrac{{12}}{{9 + 1}} = 1,2A
\end{array}\)

b) Ta có:

\(\begin{array}{l}
U = I.{R_N} = 1,2.9 = 10,8V\\
{U_1} = {I_1}{R_1} = 1,2.5 = 6V\\
{U_2} = {U_3} = U - {U_1} = 10,8 - 6 = 4,8V
\end{array}\)

c) Ta có:

\(\begin{array}{l}
q = It = 1,2.100 = 120C\\
n = \dfrac{q}{e} = \dfrac{{120}}{{1,{{6.10}^{ - 19}}}} = 7,{5.10^{20}}\left( e \right)
\end{array}\)
