Đáp án:

 Đ Đ Đ S

Giải thích các bước giải:

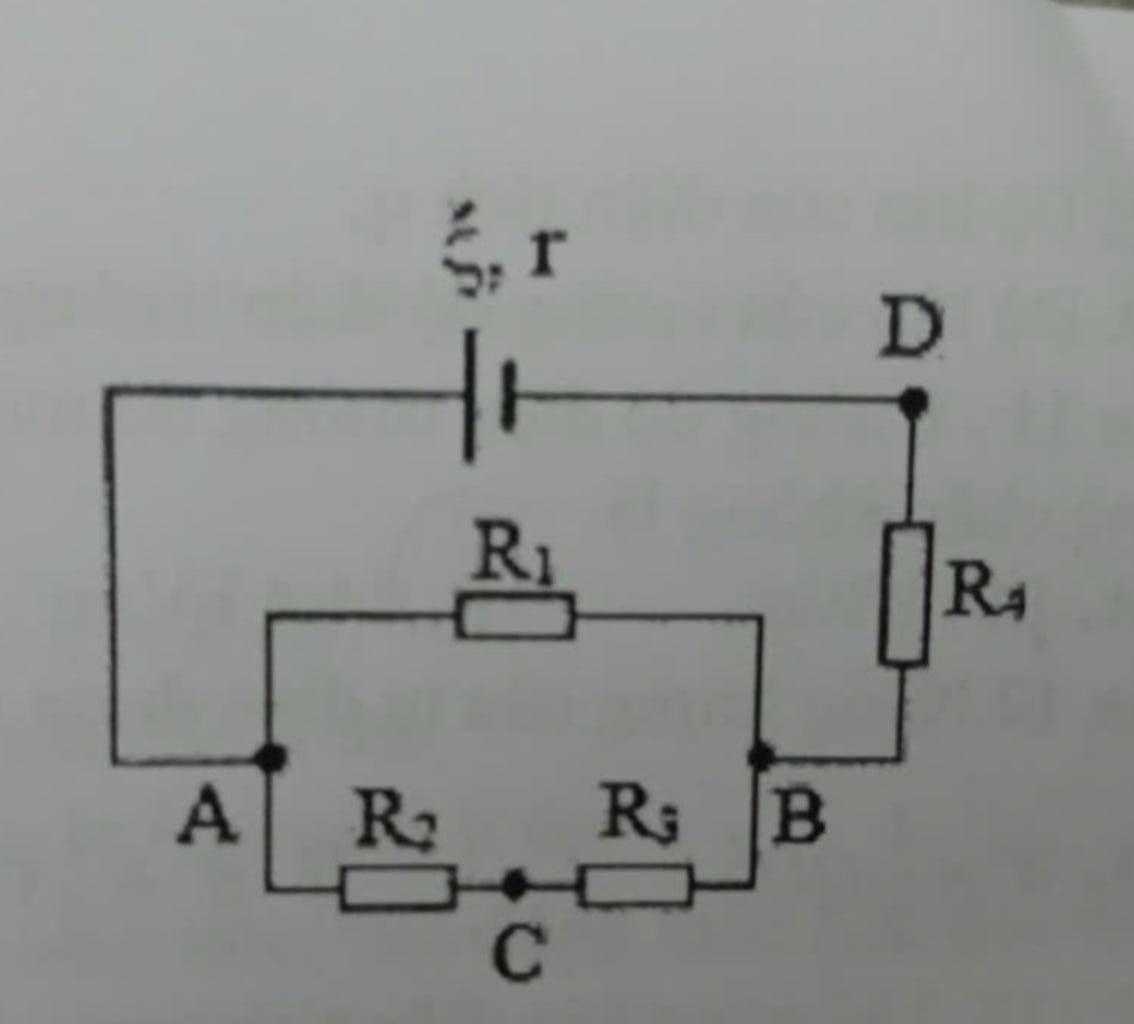

Mạch ngoài: $[R_1 // (R_2 nt R_3) ] nt R_4$

  `R_N = [R_1 (R_2 + R_3)]/[R_1 + R_2 + R_3] + R_4`

      `= [3(3 + 3)]/[3 + 3 + 3] + 6 = 8 (Omega)`

Cường độ dòng mạch chính:

  `I = xi/[r + R_N] = 9/[1 + 8] = 1 (A)`

$c)$

Điện năng tiêu thụ trên `R_4` trong `t = 10 (phút) = 600 (s)` là:

  `Q_4 = I^2 R_4 t = 1^2 . 6.600 = 3600 (J)`

$d)$

Cường độ dòng điện qua `I_3:`

  `I_3 = I. R_1/[R_1 + R_2 + R_3] = 1. 3/[3 + 3 + 3] = 1/3 (A)`

Hiệu điện thế giữa hai điểm `C,D`:

  `U_[CD] = I_3 R_3 + I R_4 = 1/3 . 3 + 1.6 = 7 (V)`
