Đáp án:

$b)S$

$d)S$

Giải thích các bước giải:

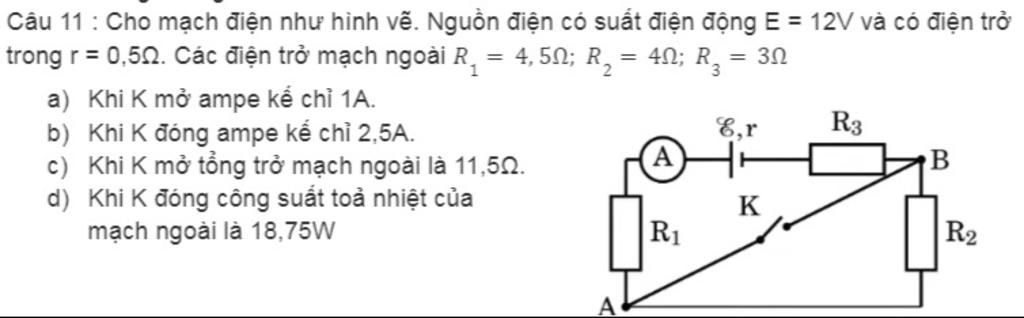

Khi K đóng mạch ngoài chuyển thành $R_1$ $nt$ $R_3$ vì điện thế tại hai điểm A và B là như nhau nên $U_{AB}=0$ nên không có dòng điện qua $R_2$

Điện trở ngoài mạch:

$R=R_1+R_3=4,5+3=7,5(\Omega)$

Điện trở toàn mạch:

$R_0=R+r=7,5+0,5=8(\Omega)$

Số chỉ ampe kế:

$I=\dfrac{E}{R_0}=\dfrac{12}{8}=1,5(A)$

Công suất tỏa nhiệt mạch ngoài:

$P=I^2R=1,5^2.7,5=16,875(W)$
