Câu 6: Vẽ sơ đồ mạch điện gồm nguồn 2 pin; 2 đèn mắc nối tiếp; khóa K mở, có kí hiệu chiều dòng điện.

Đáp án:

 Dưới ảnh:

Giải thích các bước giải:

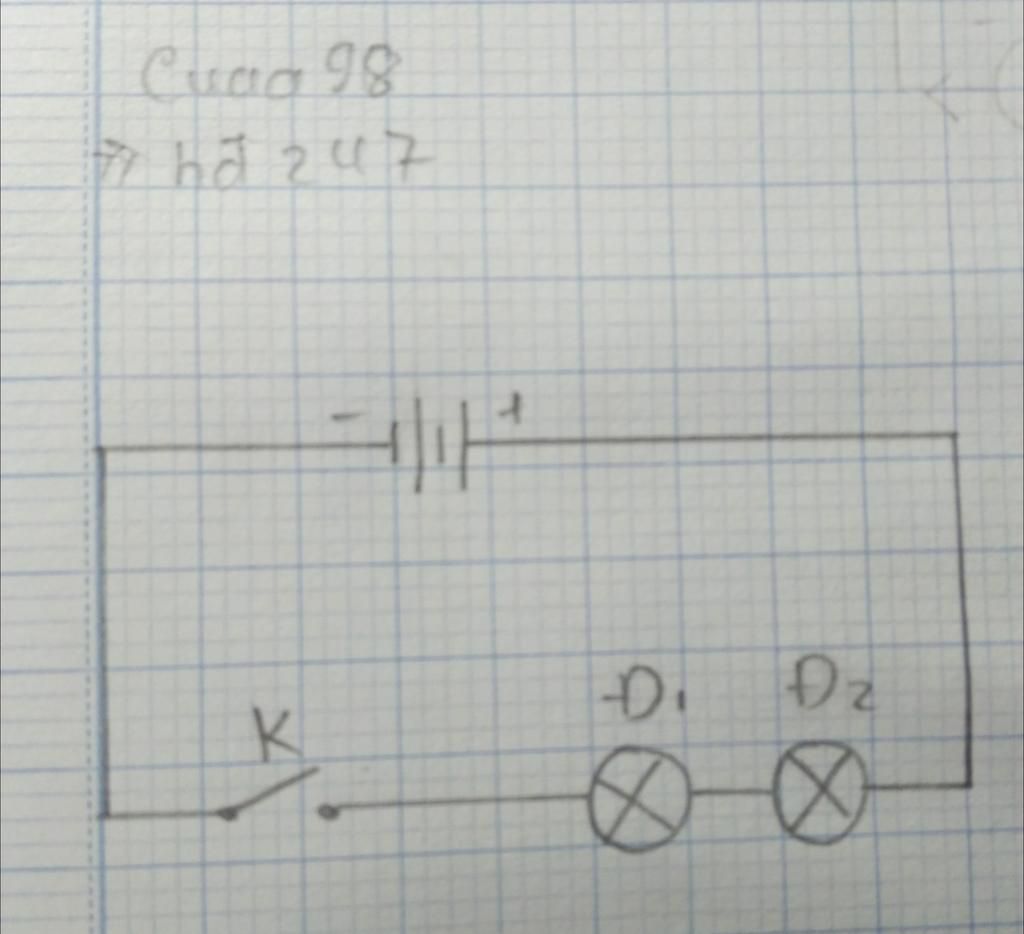

Hình vẽ hoàn chỉnh: `( 1 )`

(bỏ mấy cái chữ `a,b,c,d,e` nhé)

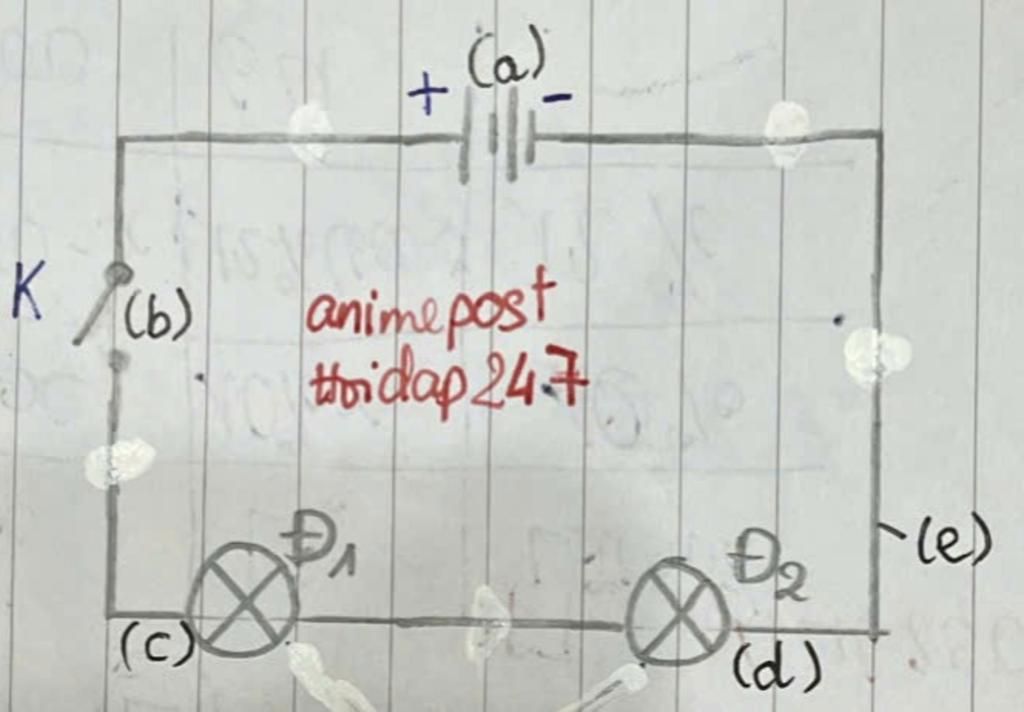

Hình vẽ để giải thích: `(1,2 )` : Trong hình vẽ `(1,2 )` có :

`a )` Nguồn điện (`2` pin)

`b )` Công tắc mở/đóng (khoá `K` mở/đóng)

`c,d )` Hai đèn mắc nối tiếp

`e )` Dây nối

⋆ Lưu ý:

`-` Trong mạch điện, chiều dòng điện xuất hiện khi Khoá `K` đóng

`−` Chiều dòng điện đi từ cực dương của ngồn qua dây nối và các dụng cụ điện sau đo đến cực âm của nguồn:
