Đáp án:

a) \(3\Omega \)

b) \(4A\)

c) \(20A\)

Giải thích các bước giải:

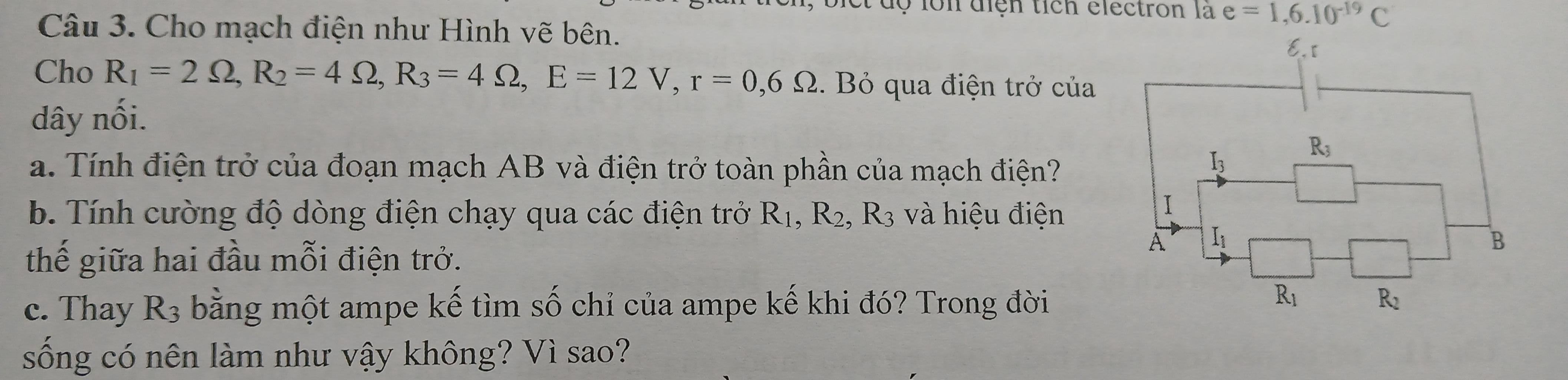

a) Mạch gồm: R3 // (R1 nt R2)

Ta có:

\(\begin{array}{l}
{R_{12}} = {R_1} + {R_2} = 2 + 4 = 6\Omega \\
{R_{AB}} = \dfrac{{{R_{12}}.{R_3}}}{{{R_{12}} + {R_3}}} = \dfrac{{6.4}}{{6 + 4}} = 2,4\Omega \\
{R_{tp}} = {R_{AB}} + r = 2,4 + 0,6 = 3\Omega
\end{array}\)

b) Ta có:

\(\begin{array}{l}
I = \dfrac{E}{{{R_{tp}}}} = \dfrac{{12}}{3} = 4A\\
{I_1} = {I_2} = \dfrac{{{R_3}}}{{{R_{12}} + {R_3}}}.I = \dfrac{4}{{6 + 4}}.4 = 1,6A\\
{I_3} = I - {I_1} = 4 - 1,6 = 2,4A\\
{U_1} = {I_1}{R_1} = 1,6.2 = 3,2V\\
{U_2} = {I_2}{R_2} = 1,6.4 = 6,4V\\
{U_3} = {I_3}{R_3} = 2,4.4 = 9,6V
\end{array}\)

c) Mạch gồm: r

Số chỉ ampe kế là:

\({I_A} = \dfrac{E}{r} = \dfrac{{12}}{{0,6}} = 20A\)

Trong đời sống không nên làm như vậy, vì như vậy sẽ gây ra đoản mạch, làm hỏng các dụng cụ điện.
