Câu IV (2,5 điểm)

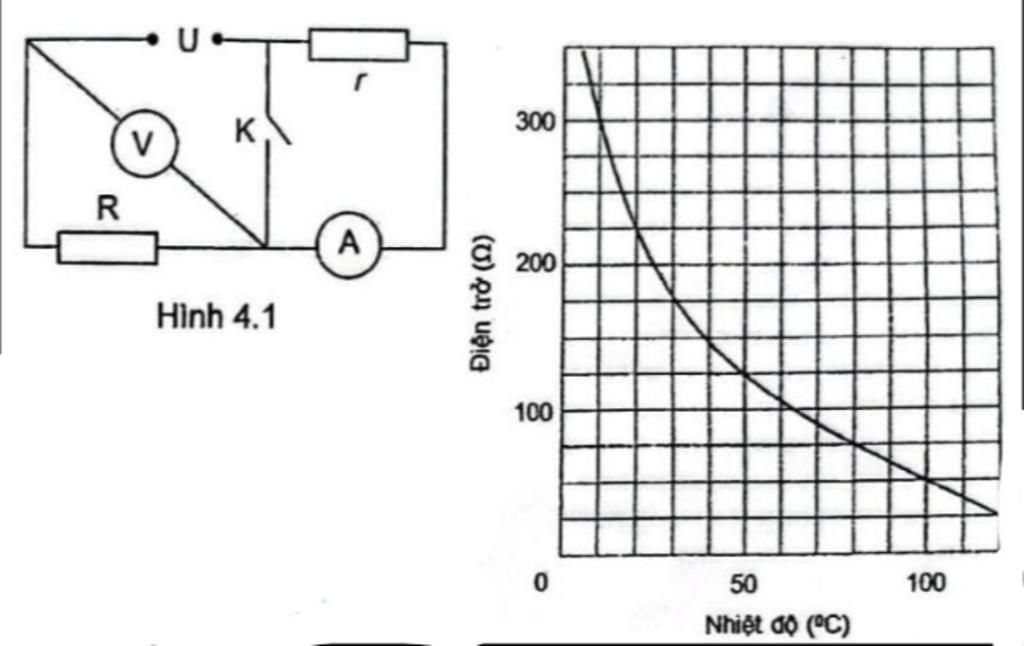

 1. Mạch điện Hình 4.1 là một phần của rơle nhiệt. Nguồn điện có hiệu điện thế không
đổi U =9V; r là điện trở có giá trị không đổi
bằng 100 2; vôn kế và ampe kế lý tưởng; bỏ
qua điện trở dây nối và khóa K. Điện trở R
có giá trị phụ thuộc vào nhiệt độ bên ngoài
theo đồ thị Hình 4.2.
a) Khóa K đóng:
Tìm số chỉ của vôn kế và ampe kế. v, UA
b) Khóa K mở:
+ Tìm số chỉ của vôn kế và ampe kế khi nhiệt độ tại R là 50°C.
+ Tìm nhiệt độ tại R để công suất tiêu thụ trên nó lớn nhất.
+ Khi nhiệt độ tại R biến thiên trong khoảng từ 80°C đến 120°C,
lập biểu thức mô tả sự phụ thuộc của số chỉ vôn kế vào nhiệt độ.
 2. Một hộp kín chứa bên trong 3 điện trở được nối với nhau và đưa ra
ngoài 3 đầu dây M, N, P. Dùng ôm kế lần lượt nối với các đầu dây thì ôm kế chỉ các giá trị RMN = 6 Ω; RNP = 10
Ω; RMP = 12 Ω. Xác định giá trị của các điện trở bên trong hộp.
