Đề trong hình ah
......
Hãy luôn nhớ cảm ơn và vote 5*
nếu câu trả lời hữu ích nhé!
TRẢ LỜI
- khoi2k5
Đây là một chuyên gia, câu trả lời của người này mang tính chính xác và tin cậy cao
Đáp án + Giải thích các bước giải:
Mạch ngoài: $[R_3 // (R_1 nt R_2)] nt R_4$
Điện trở mạch ngoài:
`R_N = [R_3(R_1 + R_2)]/[R_3 + R_2 + R_1] + R_4`
`= [2(2 + 4)]/[2+ 4 + 2] + 4 = 5,5 (Omega)`
Cường độ dòng điện mạch chính:
`I = xi_b/[r_b + R_N] = [1,2]/[0,5 + 5,5] = 0,2 (A)`
Cường độ dòng điện qua `R_2, R_4` là:
`I_2 = I. [R_3]/[R_1 + R_2 + R_3] = 0,2. 2/[2 + 4 + 2] = 0,05 (A)`
`I_4 = I = 0,2 (A)`
Hiệu điện thế `U_[AB]` là:
`U_[AB] = I_2 R_2 + I_4 R_4 = 0,05. 4 + 0,2.4 = 1 (V)`
Hãy giúp mọi người biết câu trả lời này thế nào?
51 vote
Bạn muốn hỏi điều gì?
Đặt câu hỏiTham Gia Group Dành Cho Lớp 11 Chia Sẻ, Trao Đổi Tài Liệu Miễn Phí
, 1m Ks dé annpe ke chi 1A?

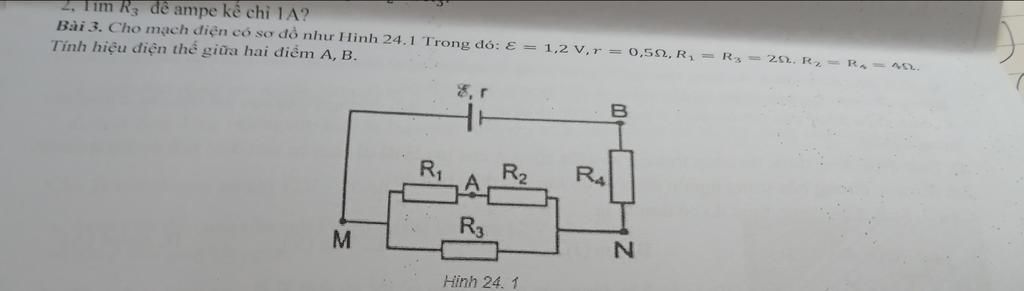

Bài 3. Cho mạch diện có sơ đồ như Hình 24.1 Trong đó: E = 1,2V, r = 0,5$, R1 = Rj = 29.Ra Ra
Tính hiệu điện thế giữa hai điểm A, B.
M
8, r
R₁
R₂
RA
R3
Hình 24.1
N
Bảng tin
Bạn muốn hỏi điều gì?
Đặt câu hỏi
Cơ quan chủ quản: Công ty Cổ phần Công nghệ Giáo dục Thành Phát
Tải ứng dụng
Inbox: m.me/hoidap247online
Trụ sở: Tầng 7, Tòa Intracom, số 82 Dịch Vọng Hậu, Cầu Giấy, Hà Nội.
Giấy phép thiết lập mạng xã hội trên mạng số 331/GP-BTTTT do Bộ Thông tin và Truyền thông.
2437
8139
3813
A ơi, phần tính I2 thì I2=I.R123/R1+R2+R3 đúng k ah?
12477
228337
11851
`I_2 = I. R_[123]/R_[23] = ...` như trên bài làm
2437
8139
3813
a ptich chi tiết này dc k á, e k hiểu sao lm dc v :((
12477
228337
11851
`I_2 = U_[12]/R_[12] = [I R_[123]]/R_[12] = [I. [(R_1 + R_2) R_3]/[R_1 + R_2 + R_3]]/[R_2 + R_1] = [I. R_3]/[R_1 + R_2 + R_3]` Nãy bluan nhầm
2437
8139
3813
em cảm ơn a ah
