Đáp án`+`Giải thích các bước giải:

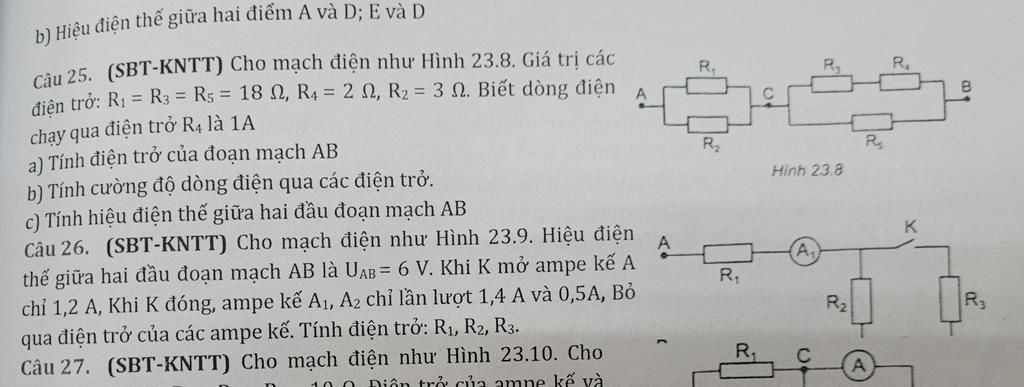

Câu `25:`

`R_1 = R_3 = R_5 = 18 \Omega`

`R_4 = 2 \Omega`

`R_2 = 3 \Omega`

`I_4 = 1A`

_____________________

Mạch gồm `(R_1 || R_2)` nt `[(R_3` nt`R_4) || R_5]`

`a,`

`R_(12) = (R_1. R_2)/(R_1 + R_2) = (18.3)/(18 + 3) = 18/7 \Omega`

`R_(34) = R_3 + R_4 = 18 + 2 = 20 \Omega`

`R_(345) = (R_(34). R_5)/(R_(34) + R_5) = (20.18)/(20+18) = 180/19 \Omega`

Điện trở của đoạn mạch `AB` là:

`R_(AB) = R_(12) + R_(345) = 18/7 + 180/19 = 1602/133 \Omega`

`b,`

`U_4 = I_4 . R_4 = 1 . 2 = 2 (V)`

Vì `R_3` nt `R_4` nên `I_(34) = I_3 = I_4 = 1 (A)`

`U_3 = I_3. R_3 = 1 . 18 = 18 (V)`

Vì ` R_(34) || R_5` nên `U_(34) = U_5 = U_3 + U_4 = 18 + 2 = 20 (V)`

`I_5 = (U_5)/(R_5) = 20/18 = 10/9 (A)`

`I_m = I_(CB) = I_(12) = I_(34) + I_5 = 1 + 10/9 = 19/9 (A)`

`U_(12) = I_(12) . R_(12) = 19/9 . 18/7 = 38/7 (V) = U_1 = U_2`

`I_1 = (U_1)/(R_1) = 38/7 : 18 = 19/63 (A)`

`I_2 = (U_2)/(R_2) = 38/7 : 3 = 38/21 (A)`

`c,`

Hiệu điện thế giữa hai đầu đoạn mạch `AB` là:

`U_(AB) = I_m . R_(AB) = 19/9 . 1602/133 = 178/7 (V)`

Câu `26:`

Mạch điện thiếu `I_(A2)`
