Đáp án:

$a)$ `E = 17 (V)`

$b)$ `I_A = 0,5 (A)`

Giải thích các bước giải:

$a)$

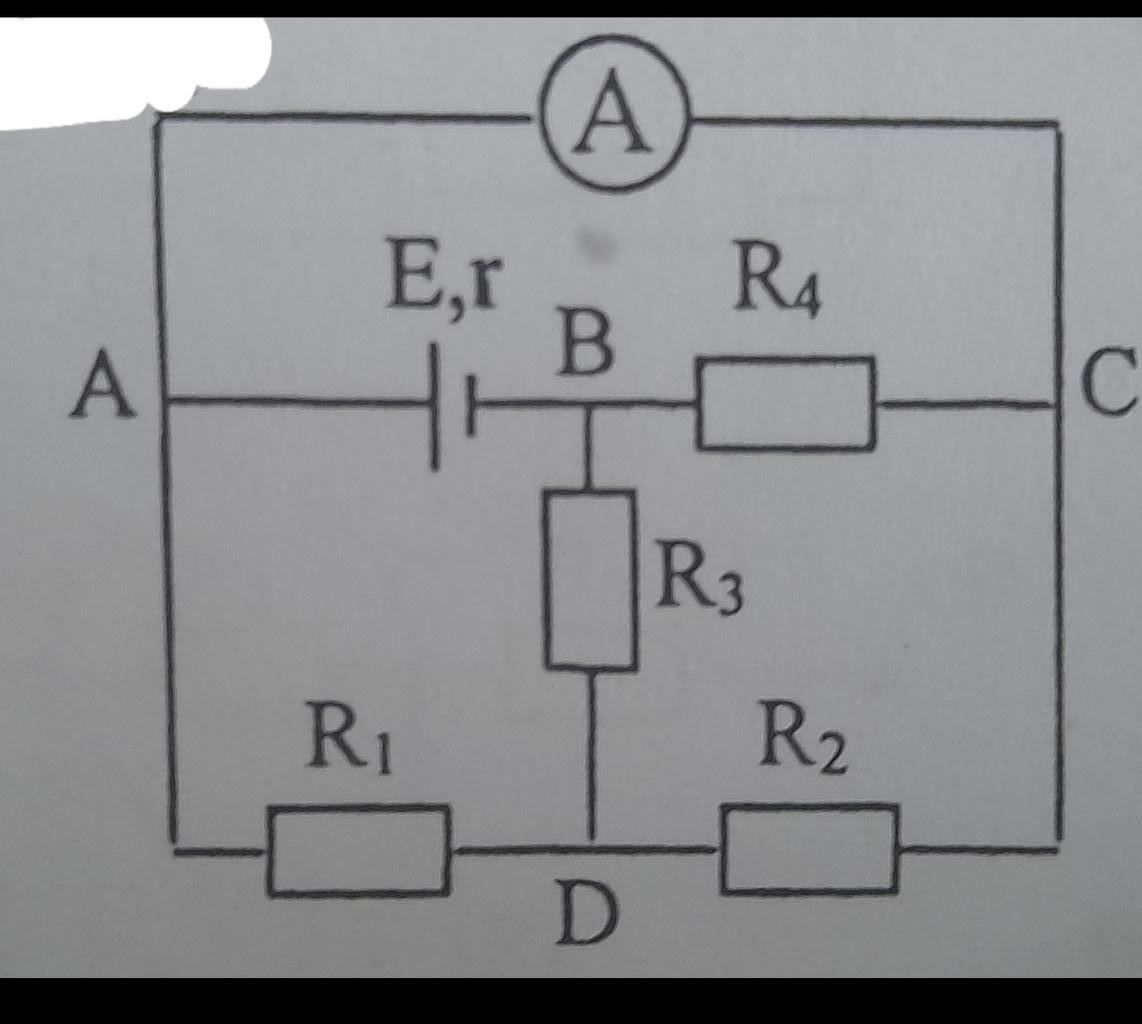

Sơ đồ mạch ngoài:

   $R_4 // [(R_1 // R_2) nt R_3]$

Ampe kế đo dòng điện qua `R_2` và `R_4`

Vì `R_1 = R_2` và mạch song song `to I_1 = I_2`

`to I_3 = I_1 + I_2 = 2I_2`

   `R_[123] = [R_1 R_2]/[R_1+ R_2] + R_3 = [40.40]/[40 + 40] + 40 = 60 (Omega)`

`to I_4 = I_3 . R_[123]/R_4 = 2I_2 . 60/30 = 4I_2`

`to I_A = I_2+ I_4 = 5I_2 = 0,5 (A)`

`to I_2 = 0,1 (A)`

Dòng điện qua mạch chính:

   `I = I_3 + I_4 = 5I_2 = 0,5 (A)`

Ta có:

   `E = I r + I_4 R_4 = 0,5.10 + 0,1.4.30 = 17 (V)`

$b)$

Đổi chỗ nguồn và ampe kế, mạch điện:

   $R_4 // [(R_1 // R_3) nt R_2]$

Vì `R_1 = R_2 = R_3` nên đổi chỗ `R_2, R_3` không làm ảnh hưởng mạch.

`to` Đổi `R_2` và `R_3` ta được mạch như câu `a`

`toI_A = 0,5 (A)`
