Đáp án:

 `I_A = 1 (A), U_[AB] = 5,5 (V)`

Giải thích các bước giải:

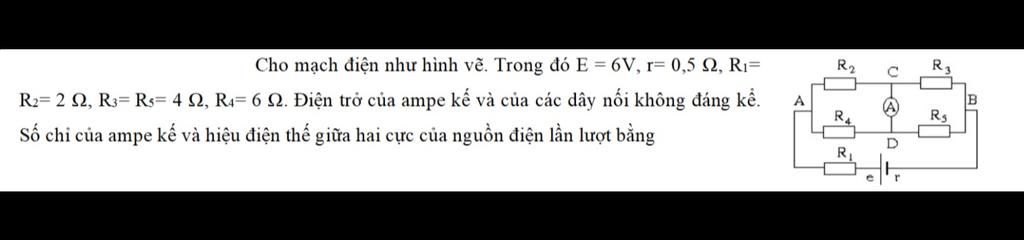

Sơ đồ mạch điện mạch ngoài: $R_1$ $nt [(R_2 // R_4) nt (R_3 // R_5)]$

Điện trở tương đương của mạch ngoài là:

         `R_N =R_1 +[R_2R_4]/[R_2+ R_4]+[R_3R_5]/[R_3 +R_5]`

               `= 2+[2.6]/[2+6]+[4.4]/[4+4] = 5,5(Omega)`

Cường độ dòng điện qua mạch chính là:

         `I_[AB] = E/[R_N + r] = 6/[5,5 + 0,5] = 1 (A)`

Số chỉ của ampe kế là:

         `I_A = I_{AB} = 1 (A)`

Hiệu điện thế giữa hai cực của nguồn điện là:

         `U_[AB] = E - I_[AB] r = 6 - 1.0,5 = 5,5 (V)`
