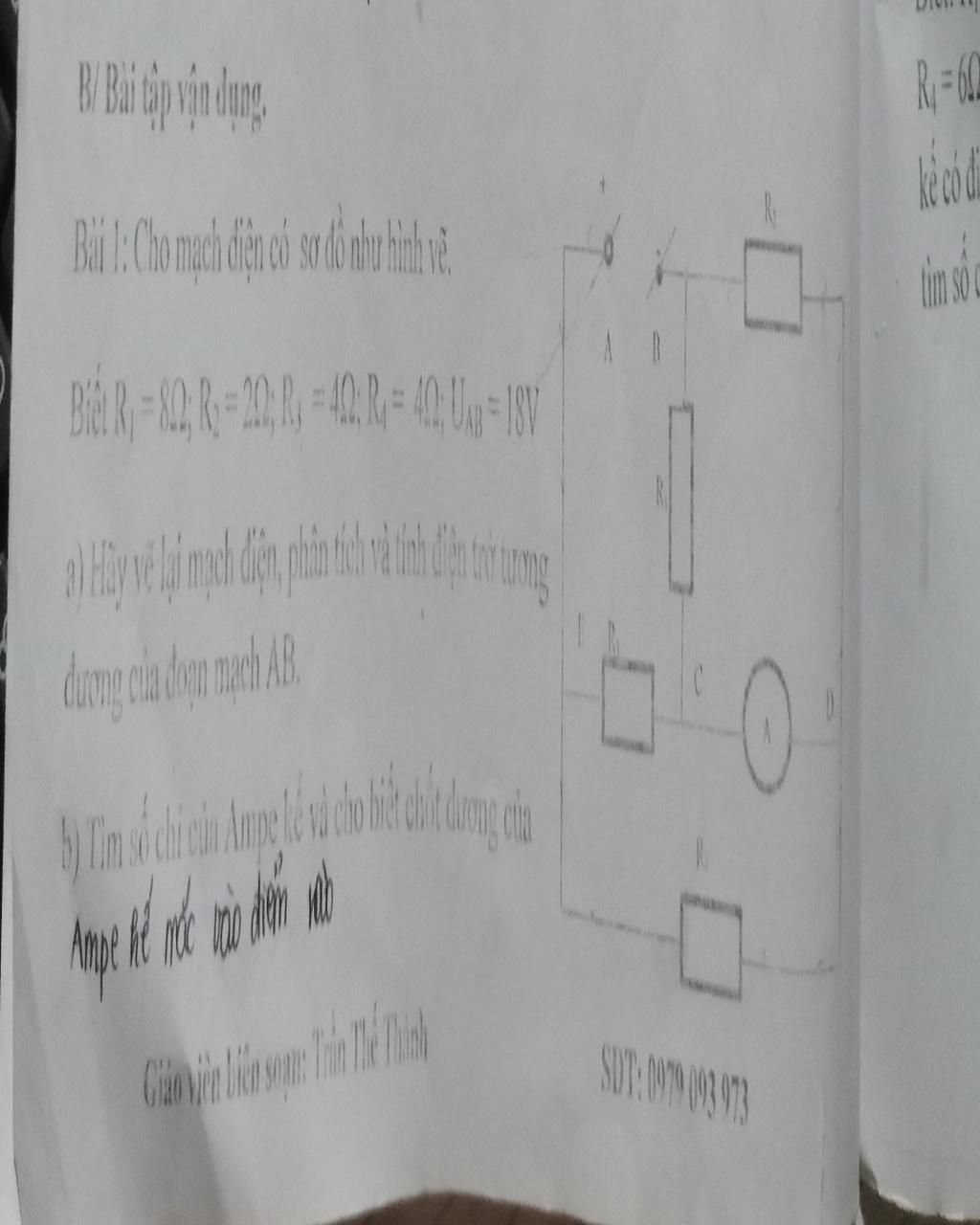

c, Nếu thay ampe kế bằng một vôn kế có điện trở vô cùng lớn.Hãy tính chỉ số của vôn kế và cho biết chốt dương của vôn kế mắc vào điểm nào. Giúp tớ với cảm ơn nhiều

c) Vì Vôn kế có điện trở vô cùng lớn

`=>` Đây là Vôn kế lí tưởng. Khi vẽ lại mạch điện ta tạm thời bỏ qua Vôn kế

Hình bạn tự vẽ (ko biết vẽ thì bảo mình).

Cấu trúc mạch điện:

     (`R_3`nt`R_1`)//(`R_4`nt`R_2`)

`=> R_(3-1)=R_3+R_1=12(Omega)`

`=> I_(3-1)=U/R(3-1)=1,5(A)`

`=> U_3=I_(3-1)*R_3=6(V)`

`=> R_(4-2)=R_4+R_2=6(Omega)`

`=> I_(4-2)=U/R_(4-2)=3(A)`

`=> U_4=I_(4-2)*R_4=12(V)`

Có: `U_V=|U_3-U_4|=|6-12|=6(V)`

Vì `6-12<0`

`=>` chốt dương của Vôn kế mắc vào điểm C

Hết!
