a. Ta có:
R123=R1+R2+R3=1+2+3=6(Ω)
Rtđ=R123.R4R123+R4=6.36+3=2(Ω)
b. Ta có:
I3=U3R3=93=3(A)
Vì R1ntR2ntR3 nên:
I1=I2=I3=I123=3(A)
Suy ra:
U123=I123.R123=3.6=18(V)
Vì R123//R4 nên:
UAB=U123=U4=18(V)
Do đó:
I4=U4R4=183=6(A)
I=I123+I4=3+6=9(A)
c. UAB=18V
Hãy giúp mọi người biết câu trả lời này thế nào?
Xem thêm:

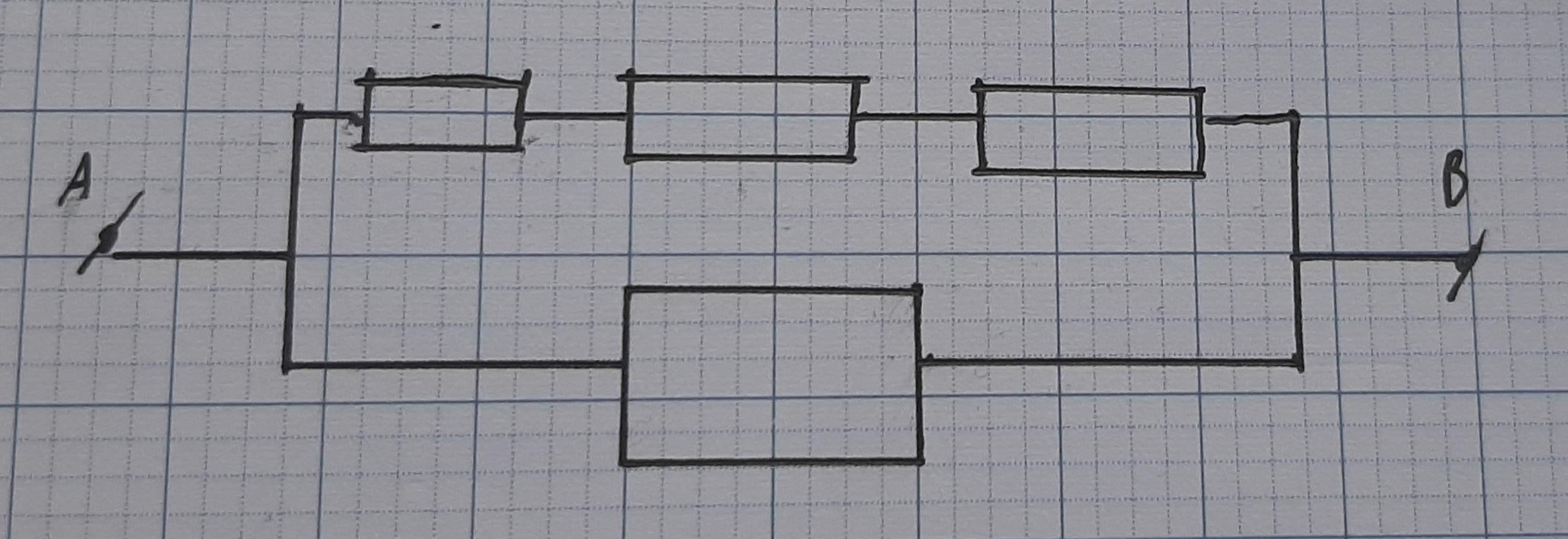

Phân tích mạch: (R1 nt R2 nt R3) // R4
a) Vì (R1 nt R2 nt R3) // R4 ⇒ Điện trở tương đương:
Rtđ=(R1+R2+R3).R4R1+R2+R3+R4=(1+2+3).31+2+3+3=2 (Ω)
b) Cường độ dòng điện chạy qua R3:
I3=U3R3=93=3 (A)
Vì R1 nt R2 nt R3 nên cường độ điện đi qua các điện trở là bằng nhau ⇒ I3=I1=I2=I123=3 (A)
Hiệu điện hai đầu R123:
U123=I123.R123=3.(R1+R2+R3)=3(1+2+3)=18 (V)
Vì R123 // R4 ⇒ hiệu điện thế giữa 2 đầu điện trở là bằng nhau ⇒ U=UAB=U4=18 (V)
Cường dộ dòng điện chạy qua R4:
I4=U4R4=183=6 (V)
Vì R123 // R4 ⇒ Cường độ dòng điện chạy qua mạch chính:
I=I123+I4=3+6=9 (A)
c) Hiệu điện thế chạy qua mạch chính:
UAB=18 (V) (Giải tại câu c) )
#bhuythichhocly
Hãy giúp mọi người biết câu trả lời này thế nào?
>> Học trực tuyến Lớp 9 & Lộ trình UP10 trên Tuyensinh247.com
>> Chi tiết khoá học xem: TẠI ĐÂY
Đầy đủ khoá học các bộ sách (Kết nối tri thức với cuộc sống; Chân trời sáng tạo; Cánh diều), theo lộ trình 3: Nền Tảng, Luyện Thi, Luyện Đề. Bứt phá điểm lớp 9, thi vào lớp 10 kết quả cao. Hoàn trả học phí nếu học không hiệu quả.
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
CÂU HỎI MỚI NHẤT
Cho phương trình 2x²+4x-5=0
giải câu 1,câu2,câu3
Hiệu của hai số là 3 027. Nếu thêm vào số bị trừ 1 456 đơn vị và bớt đi số trừ 917 đơn vị thì hiệu mới là bao nhiêu?
Cứu đang cần rất gấp luônn á
1944
158
1303
UAB Chứ ạ
0
66
0
UAB NHA MÌNH GHI NHẦM
13281
290568
9640
Vấn đề là R1 nằm ở đâu?
0
66
0
R1,R2,R3 NẰM Ở TRÊN CÙNG THEO THỨ TƯ NHA CÒN R4 Ở DƯỚI
13281
290568
9640
Bạn sửa lại hình nhé
