Hai điện trở R1,R2 và Ampe kế đc mắc nối tiếp vào hai đầu AB. Cho R1=6 ohm, R2=12 ohm, ampe kế chỉ o,3A

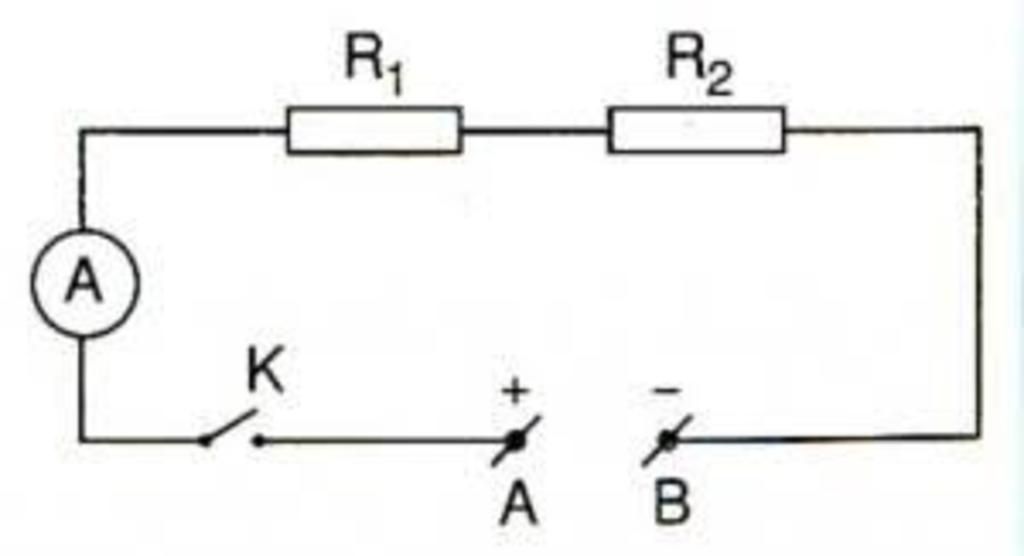

a) Vẽ sơ đồ mạch điện

b) Tính hiệu điện thế của đoạn mạch AB

Tóm tắt:

`R_1 = 6 \Omega`

`R_2 = 12 \Omega`

`I = 0,3A`

`——————`

`a)` Vẽ sơ đồ?

`b) U = ?`

Giải:

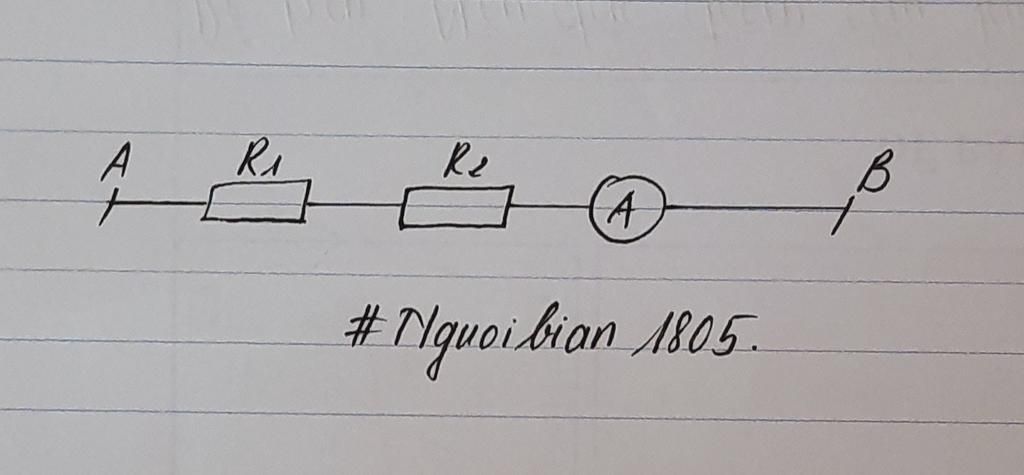

`a)` Trong hình.

`b)` Điện trở tương đương của đoạn mạch là:

`R_{AB} = R_1 + R_2 = 6 + 12 = 18 (\Omega)`

Hiệu điện thế của đoạn mạch là:

`U = R_{AB}.I = 18.0,3 = 5,4 (V)`

Đáp số: `5,4V`
