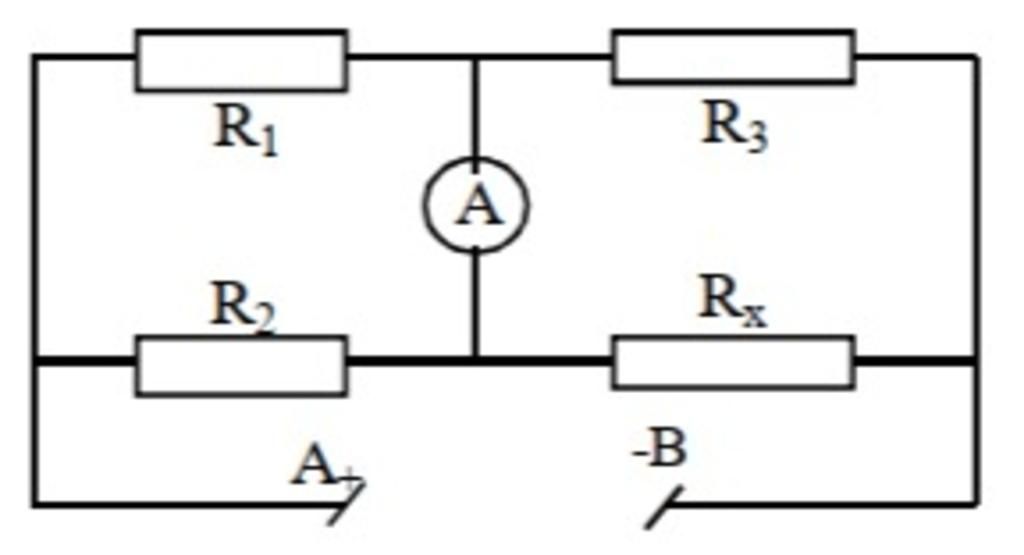

Cho mạch điện như hình vẽ.
Thay ampe kế thành vôn kế, $R_{1}$ = 3 Ω, $R_{2}$ = 2Ω , $R_{3}$ = 1Ω, $U_{AB}$ = 12 V. Tính $R_{x}$ để vôn kế chỉ số 0.R₁
R₂

Question

Cho mạch điện như hình vẽ.
Thay ampe kế thành vôn kế, $R_{1}$​ = 3 Ω, $R_{2}$​​ = 2Ω , $R_{3}$​ = 1Ω, $U_{AB}$​ = 12 V. Tính $R_{x}$ để vôn kế chỉ số 0.

phamduykhanh27082010 · Answer

Vôn kế chỉ số `0`
Khi mạch cầu cân bằng
`=>R_1/R_2=R_3/R_x`
`R_x=[R_3R_2]/R_1=[1.2]/3=2/3\ \(Omega)`
Vậy để vôn kế chỉ số `0` thì `R_x=2/3Omega`

tranhuy61 · Answer

Để Vôn kế chỉ số 0 thì dòng điện không đi qua Vôn kế.
⇒Đoạn mạch AB là 1 mạch cầu cân bằng.
$⇒\dfrac{R_1}{R_2}=\dfrac{R_3}{R_x}$
$⇔\dfrac{3}{2}=\dfrac{1}{R_x}$
$⇔R_x=\dfrac{2}{3}(\Omega)$
