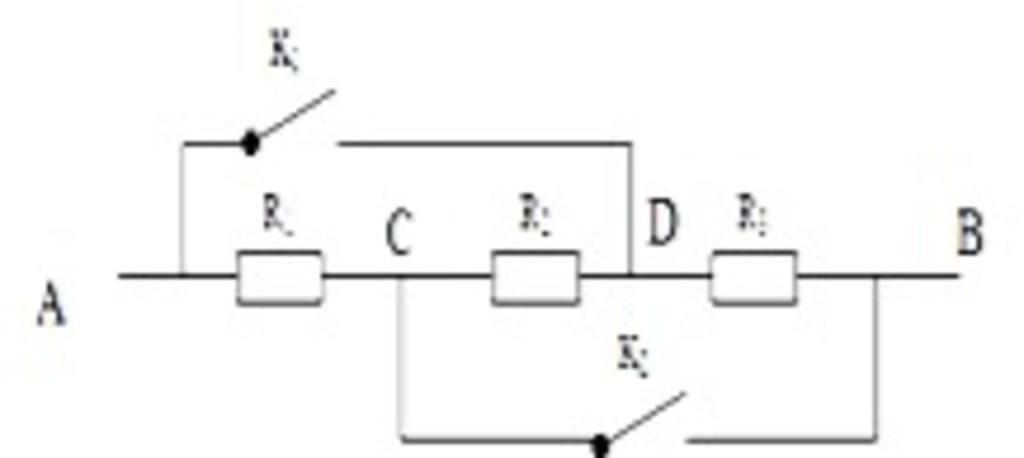

Câu 4. Cho mạch điện như hình vẽ. Các điện trở R1 =6 R2 =4 R3 = 12. Vẽ sơ đồ mạch điện tương đương và tính điện trở tương đương của đoạn mạch Rab khi: a. K1, K2 cùng mở. c. K1 đóng, K2 mở. b. K1 mở, K2 đóng. d. K1, K2 cùng đóng.

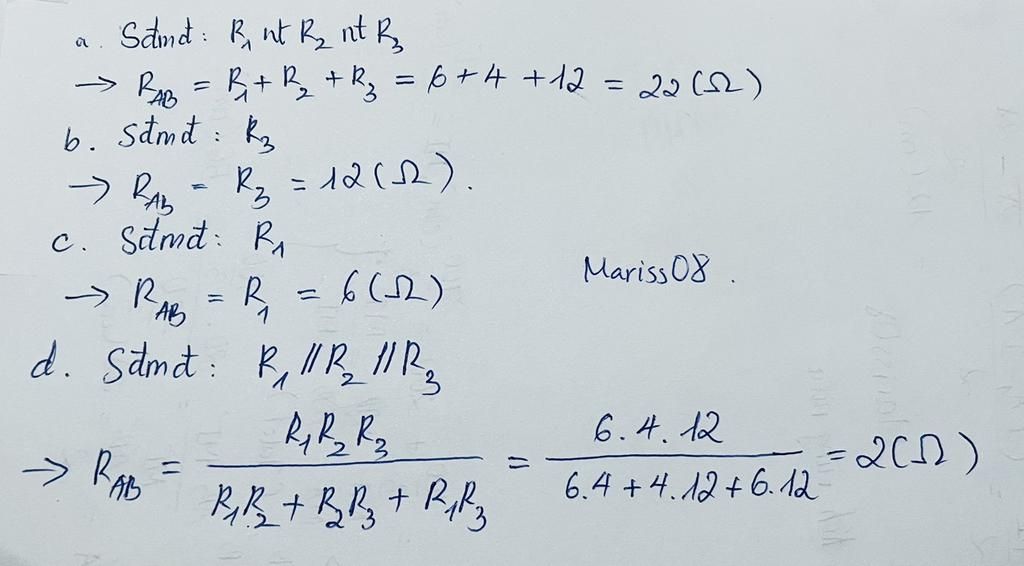

a. K1, K2 cùng mở:

Mạch:     $R_1 nt R_2 nt R_3$

$R_{tđ} = R_1 + R_2 + R_3 = 6 + 4 + 12 = 22 (\Omega)$

b. $K_1$ mở, $K_2$ đóng:

Mạch chỉ còn $R_1$ nên:

$R_{tđ} = R_1 = 6 (\Omega)$

c. $K_1$ đóng, $K_2$ mở:

Mạch chỉ còn $R_3$ nên:

$R_{tđ} = R_3 = 12 (\Omega)$

d. Khi $K_1$ và $K_2$ cùng đóng:

Mạch:    $R_1 // R_2 // R_3$

$\dfrac{1}{R_{tđ}} = \dfrac{1}{R_1} + \dfrac{1}{R_2} + \dfrac{1}{R_3} = \dfrac{1}{6} + \dfrac{1}{4} + \dfrac{1}{12} = \dfrac{1}{2}$

$\Rightarrow R_{tđ} = 2 \Omega$
