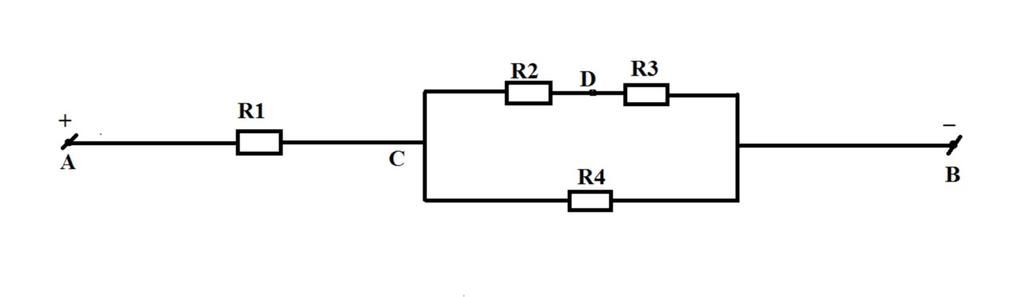

Cho mạch điện như hình vẽ. Biết R1 = 12 ôm, R2 = 5 ôm, R3= 7 ôm, R4 = 12 ôm. Hiệu điện thế giữa 2 đầu mạch là 36V a) Tính điện trở tương đương của đoạn mạch. b) Tính cường độ dòng điện qua các điện trở. c) Tính hiệu điện thế giữa 2 điểm A,C và hiệu điện thế giữa 2 điểm A,D. M.N GIÚP MK GIẢI Ý C VS Ạ. MK CẢM ƠN

tóm tắt

`R_1` = `12Omega`

`R_2` = `5Omega`

`R_3` = `7Omega`

`R_4` = `12Omega`

`U` = `36V`

______________________________

a) `R` = `?`

b) `I_1` = `?` , `I_2` = `?` , `I_3` = `?` , `I_4` = `?`

c) `U_(AC)` = `?` , `U_(AD)` = `?`

                 bài làm

a) vì `R_2` nt `R_3` nên ta có `R_(23)` = `R_2` + `R_3` = `5` + `7` = `12(Omega)`

ta có `R_(234)` = `R_(23) · R_4/R_(23) + R_4` = `(12 · 12)/(12 + 12)` = `6(Omega)`

         `R` = `R_(234)` + `R_1` = `6` + `12` = `18(Omega)`

b) ta có `I` = `U/R` = `36/18` = `2(A)`

              `I` = `I_1` = `I_(234)` = `2A`

              `U_1` = `I_1` · `R_1` = `2` · `12` = `24(V)`

              `U_(234)` = `U` `-` `U_1` = `36` `-` `24` = `12(V)`

              `U_(234)` = `U_4` = `U_(23)` = `12(V)`

              `I_4` = `(U_4)/(R_4)` = `12/12` = `1(A)`

              `I_(23)` = `U_(23)/R_(23)` = `12/12` = `1(A)`

              `I_(23)` = `I_2` = `I_3` = `1(A)`

 c) ta có `U_(AC)` = `U_1` = `24V`

              `U_(DC)` = `U_2` = `R_2` · `I_2` = `5` · `1` = `5(V)`

              `U_(AD)` = `U_(AC)` + `A_(DC)` = `24` + `5` = `29(V)`
