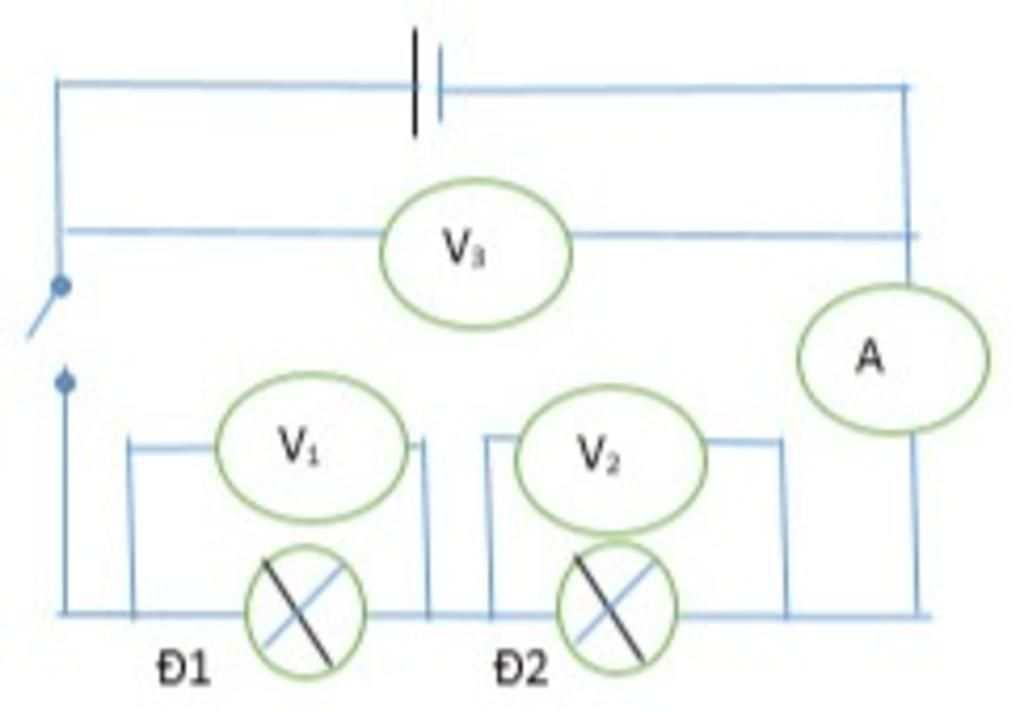

Cho sơ đồ mạch điện như hình vẽ: Khi K đóng. a. Ampe kế chỉ 0,5A. Tìm cường độ dòng điện qua mỗi bóng đèn. b. Vôn kế V1 chỉ 2,5V. Số chỉ của vôn kế V2 gấp 3 lần số chỉ vôn kế V1. Tìm số chỉ của vôn kế V3 làm câu b ạ

Đáp án + Giải thích các bước giải:

`a,` Ampe kế đo cường độ dòng điện trong mạch.

Do mạch điện gồm hai bóng đèn mắc nối tiếp nên cường độ dòng điện chạy qua các bóng đèn `Đ_1,Đ_2` có cường độ bằng nhau và bằng cường độ dòng điện trong mạch:

`I=I_1=I_2=0,5A`

`b,`

Vôn kế `V_1` chỉ hiệu điện thế hai đầu bóng đèn `Đ_1<=>U_1=2,5V`

Vôn kế `V_2` chỉ hiệu điện thế hai đầu bóng đèn `Đ_2`

Vôn kế `V_3` chỉ hiệu điện thế hai đầu đoạn mạch.

Do số chỉ vôn kế `V_2` gấp `3` lần số chỉ vôn kế `V_1<=>U_2=3U_1=2,5*3=7,5(V)`

Do mạch điện gồm hai bóng đèn mắc nối tiếp nên hiệu điện thế hai đầu mạch điện bằng tổng hiệu điện thế hai đầu hai bóng đèn `Đ_1,Đ_2`:

`U=U_1+U_2=2,5+7,5=10V`

Vậy vôn kế `V_3` chỉ `10V`.
