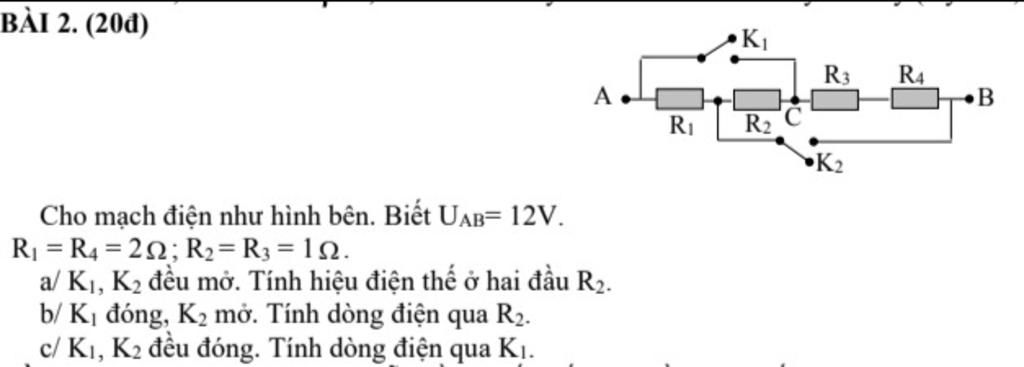

BÀI 2. (20đ)
A
Cho mạch điện như hình bên. Biết UAB=12V.
R₁ = R4 = 222; R₂ = R3 = 192.
a/ Kı, K, đều mở. Tính hiệu điện thế ở hai đầu R2.
b/ K, đóng, K, mở

Question

GIúp mình với ạ hứa đầy đủ , không lươn lẹo

doanminhphuong342 · Answer

Đáp án:
a) $3V$
b) ${I_2} = 0A$
c) $6A$
Giải thích các bước giải:
a) Mạch gồm: R1 nt R2 nt R3 nt R4
Cường độ dòng điện trong mạch là:
$I = \dfrac{U}{{{R_1} + {R_2} + {R_3} + {R_4}}} = \dfrac{{12}}{{2 + 1 + 1 + 2}} = 3A$
HĐT ở 2 đầu R2 là:
${U_2} = I.{R_2} = 3.1 = 3V$
b) Mạch gồm: R3 nt R4
Do đó, cường độ dòng điện qua R2 là: ${I_2} = 0A$
c) Mạch gồm: R1 // R2 // (R3 nt R4)
Cường độ dòng điện qua R1 là:
${I_1} = \dfrac{U}{{{R_1}}} = \dfrac{{12}}{2} = 6A$

vvv323 · Answer

Đáp án + Giải thích các bước giải:
`U_(AB)=12V`
`R_1=R_4=2\Omega`
`R_2=R_3=1\Omega`
`a,U_2=?`
`b,I_2=?`
`c,I_1=?`
`a,` `SĐMĐ:R_1ntR_2ntR_3ntR_4`
Điện trở tương đương của mạch điện là:
`R_(tđ)=R_1+R_2+R_3+R_4=2+1+1+2=6(\Omega)`
Cường độ dòng điện trong mạch là:
`I=U_(AB)/R_(tđ)=12/6=2(A)`
Hiệu điện thế hai đầu điện trở `R_2` là:
`U_2=I*R_2=2*1=2(V)`
`b,` `SĐMĐ:R_3ntR_4`
Cường độ dòng điện qua điện trở `R_2` là: `I_2=0A`
`c,` `SĐMĐ:R1////R2////(R3 nt R4)`
Cường độ dòng điện qua `R_1` là:
`I_1=U_(AB)/R_1=12/2=6(A)`
