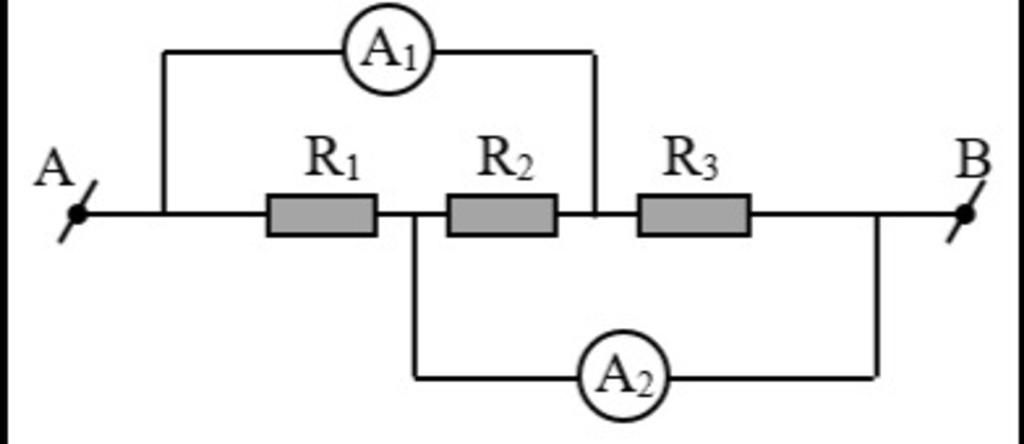

Cho đoạn mạch điện như hình vẽ. Trong đó các điện trở R1 = 2Ω, R2 = 3Ω, R3 = 6Ω, các ampe kế có điện trở không đáng kể. Hiệu điện thế giữa hai đầu đoạn mạch UAB = 6V. Tìm số chỉ của các ampe kế.

Đáp án:

Do đoạn mạch trên mắc song song nên:

Điện trở tương đương của đoạn mạch:

`R_{AB} =``\frac{1}{R_{1}}``+``\frac{1}{R_{2}}``+``\frac{1}{R_{3}}` `=` `\frac{1}{2}+\frac{1}{3}+\frac{1}{6} = 1 (Ω)`

Cường độ dòng điện `I`:

`I = frac{U_{AB}}{R_{AB}} = frac{6}{1} = 6 (A)`

Cường độ dòng điện `I_{1}`:

`I_{1} = frac{U_{AB}}{R_{1}} = frac{6}{2} = 3 (A)`

Cường độ dòng điện `I_{2}`:

`I_{2} = frac{U_{AB}}{R_{2}} = frac{6}{3} = 2 (A)`

Cường độ dòng điện `I_{3}`:

`I_{3} = frac{U_{AB}}{R_{3}} = frac{6}{6} = 1 (A)`

`⇒`Số chỉ ampe kế `A_{1}`:

`I_{A_{1}} = I-I_{1} = 6-3 = 3 (A)`

`⇒`Số chỉ ampe kế `A_{2}`:

`I_{A_{2}} = I-I_{3} = 6-1 = 5 (A)`

Giải thích các bước giải:
