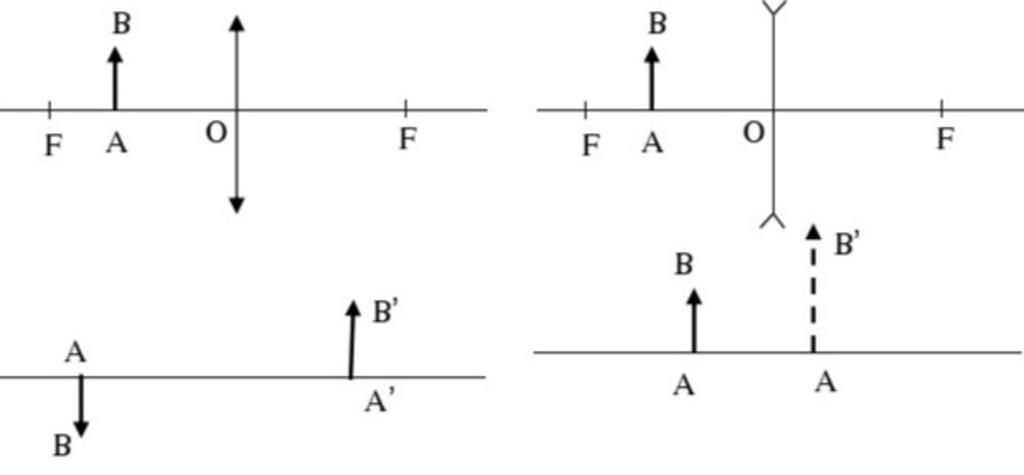

Vẽ hình trong các trường hợp sau( Xác định ảnh, thấu kính, tiêu điểm, quang tâm...)?Nêu cách vẽ

Đáp án:

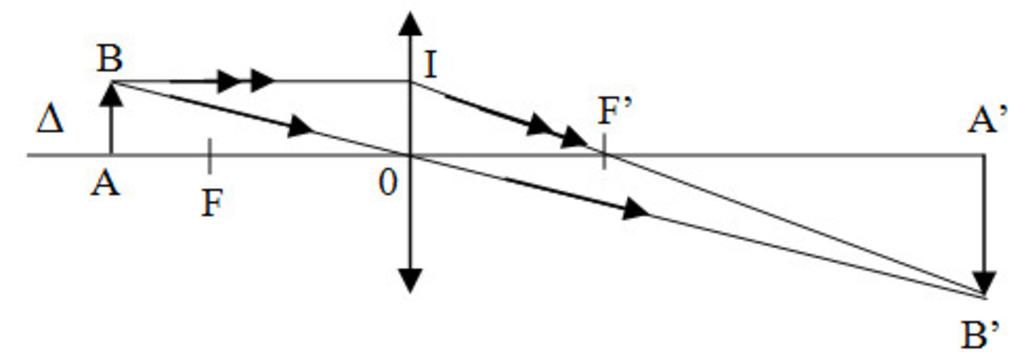

* Hình 1:

Vẽ tia tới BO cho tia ló truyền thẳng

Vẽ tia tới BI // trục chính cho tia ló đi qua F'

Giao của 2 tia ló là B' ảnh của B

Vẽ A'B' vuông góc trục chính.

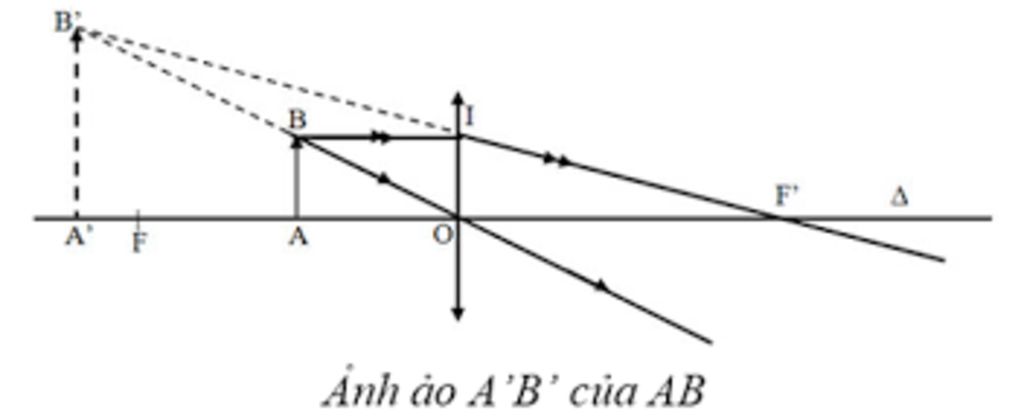

* Hình 2:

Vẽ tia tới BO cho tia ló truyền thẳng

Vẽ tia tới BI // trục chính cho tia ló có đường kéo dài đi qua F'

Giao của 2 tia ló là B' ảnh của B

Vẽ A'B' vuông góc trục chính.

* Hình 3:

Nối B và B' cắt trục chính tại O

Qua O dựng TKHT

Vẽ tia tới BI // trục chính.

Nối I với B' cắt trục chính tại F'

Lấy F đối xứng F' qua O

* Hình 4:

Nối B và B' cắt trục chính tại O

Qua O dựng TKHT

Nối I với B' cắt trục chính tại F'

Lấy F đối xứng F' qua O
