Công dụng, cách mắc, kí hiệu trong sơ đồ mạch điện của ampe kế, vôn kế

Công dụng:

- Dùng vôn kế để đo hiệu điện thế, bảo đảm giới hạn đo của vôn kế phù hợp với hiệu điện thế của nguồn điện cần đo.

- Ampe kế dùng để đo cường độ dòng điện chạy qua đoạn mạch.

Cách mắc vôn kế (mắc song song với dụng cụ điện): Ở mạch điện cần đo hiệu điện thế, chốt (+) của vôn kế được nối với cực (+) của nguồn qua khóa K, chốt  (-) của vôn kế nối với cực (-) của nguồn.

Cách mắc ampe kế (mắc nối tiếp với dụng cụ điện): Ở mạch điện cần đo cường độ dòng điện, chốt (+) của ampe kế được nối với cực (+) của nguồn qua khóa K, chốt (-) của ampe kế nối với một đầu của dụng cụ điện. Đầu kia của của dụng cụ điện được nối với cực âm của nguồn.

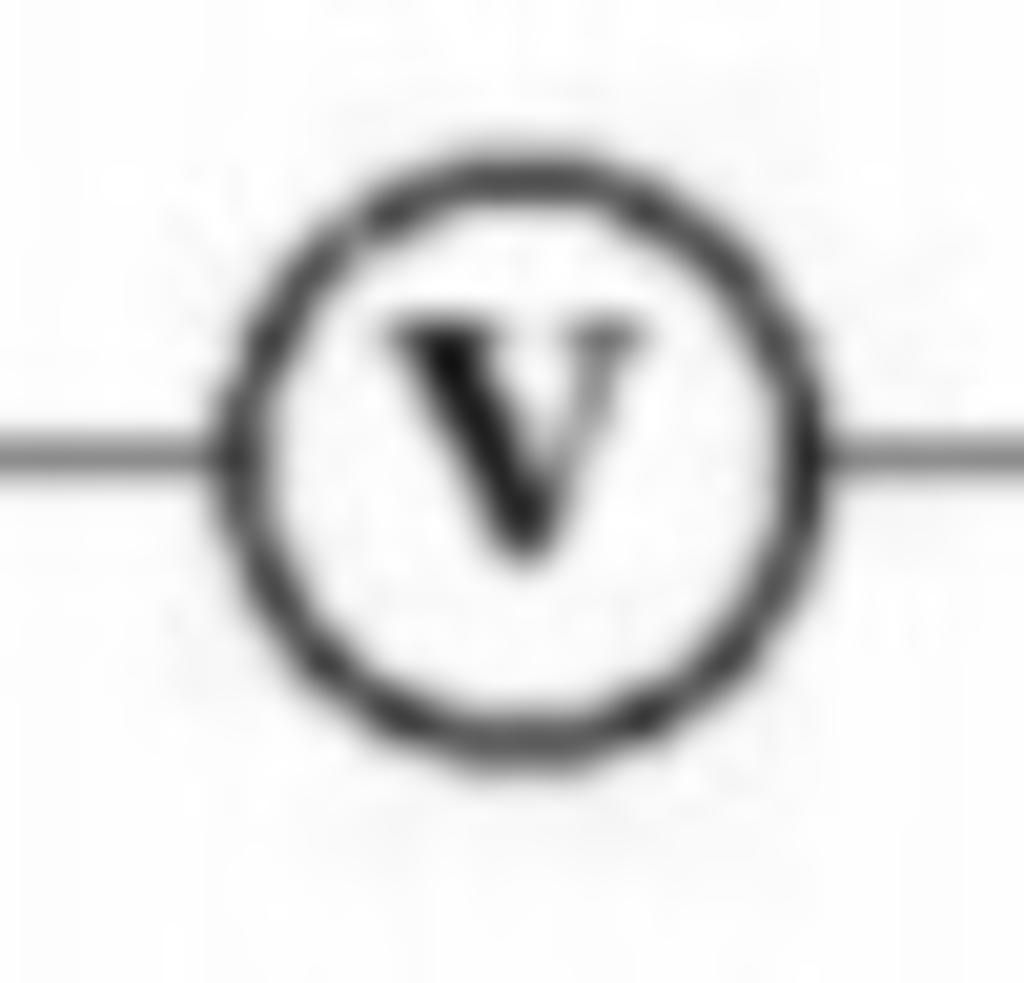

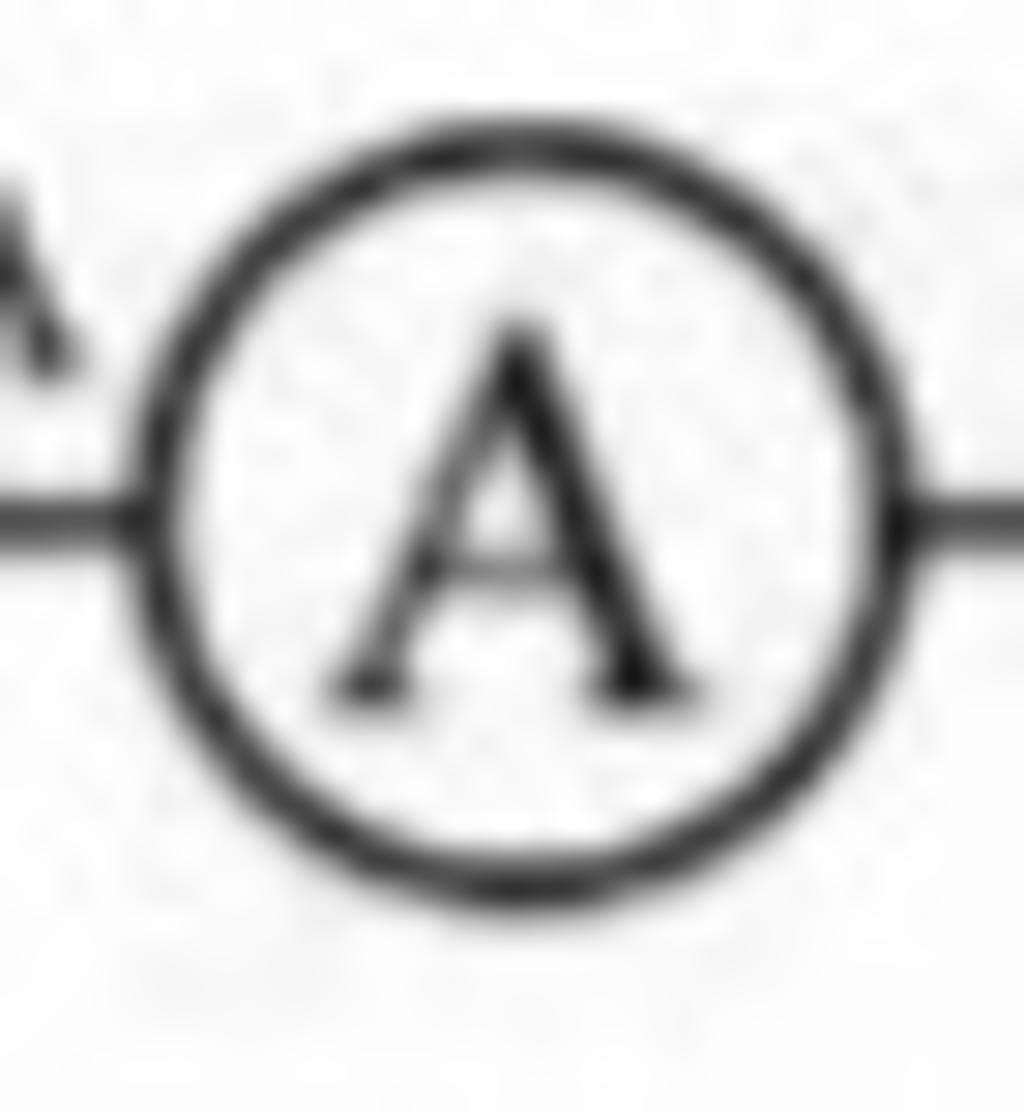

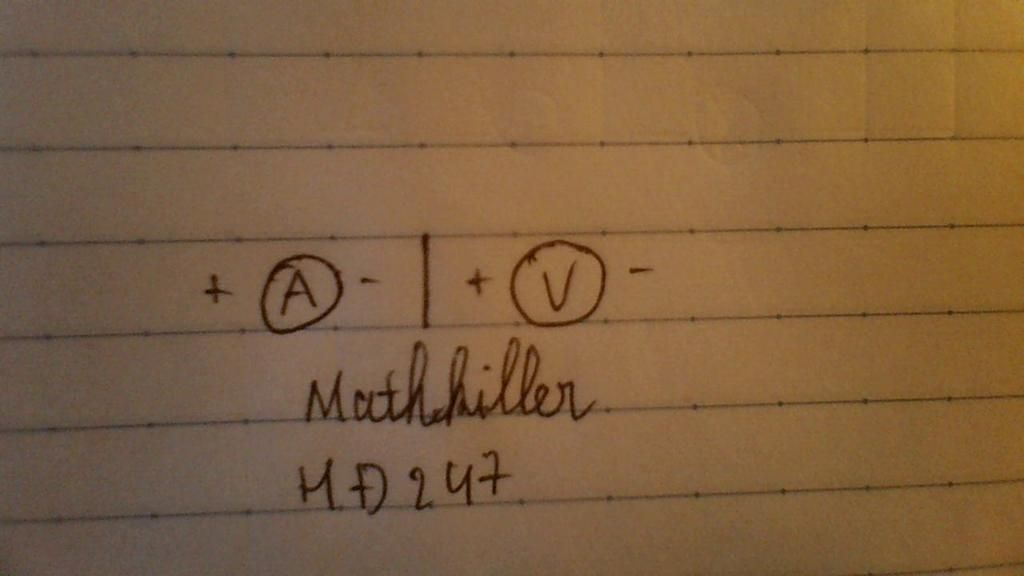

Kí hiệu của ampe kế và vôn kế trong sơ đồ (ảnh)
