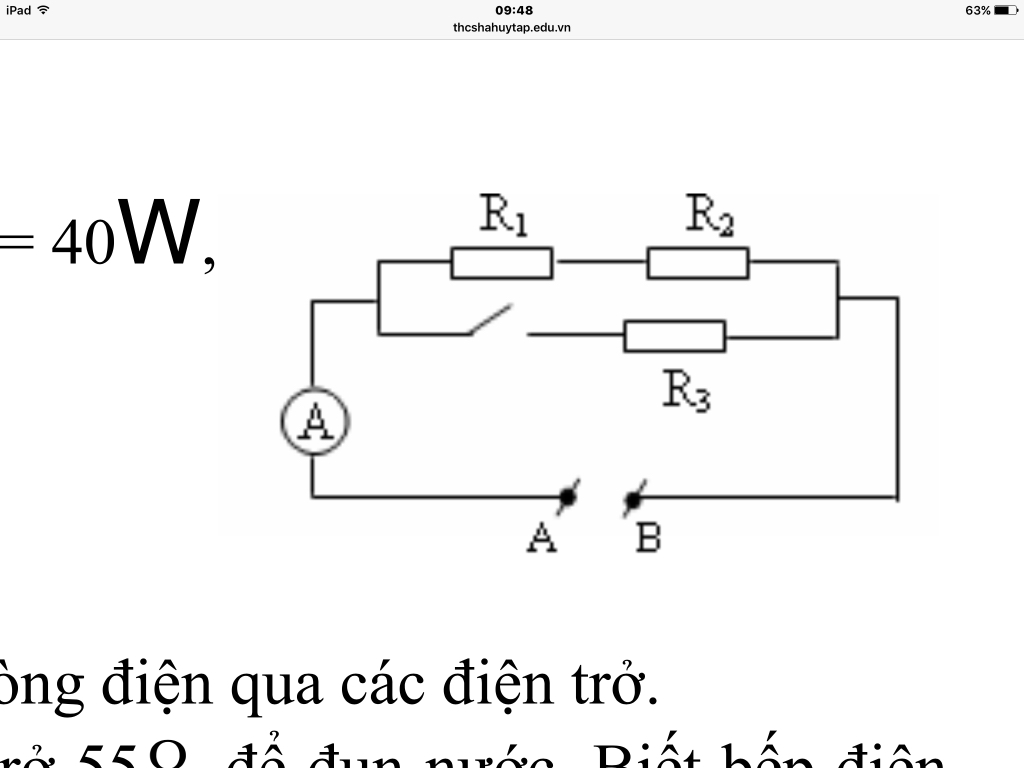

Câu 1/ Cho mạch điện như hình vẽ, R1 = 20 ôm, R2 = 20 ôm, R3 = 40 ôm UAB = 18V. a) Khi K mở: Tìm số chỉ ampe kế? b) Khi K đóng: - Tính Rtđ của mạch. - Hãy tính cường độ dòng điện trong mạch chính và cường độ dòng điện qua các điện trở.

a, Khi K mở, dòng điện ko đi qua R3 => Mạch nối tiếp.

$R_{12}= R_1+ R_2= 40 \Omega$

$\Rightarrow I= \frac{U}{R_{12}}= 0,45A$

b, Khi K đóng, mạch song song.

$R_{tđ}= \frac{R_{12}.R_3}{R_{12}+R_3}= 20 \Omega$

$\Rightarrow I= \frac{U}{R_{tđ}}= 0,9A$

$R_{12}// R_{3} \Rightarrow U= U_{12}= U_3$

$\Rightarrow I_{12}= \frac{U_{12}}{R_{12}}= 0,45A$

$I_3= \frac{U_3}{R_3}= 0,45A$

$R_1 nt R_2 \Rightarrow I_1= I_2= I_{12}= 0,45A$
