Giúp em với ạ Hứa vote

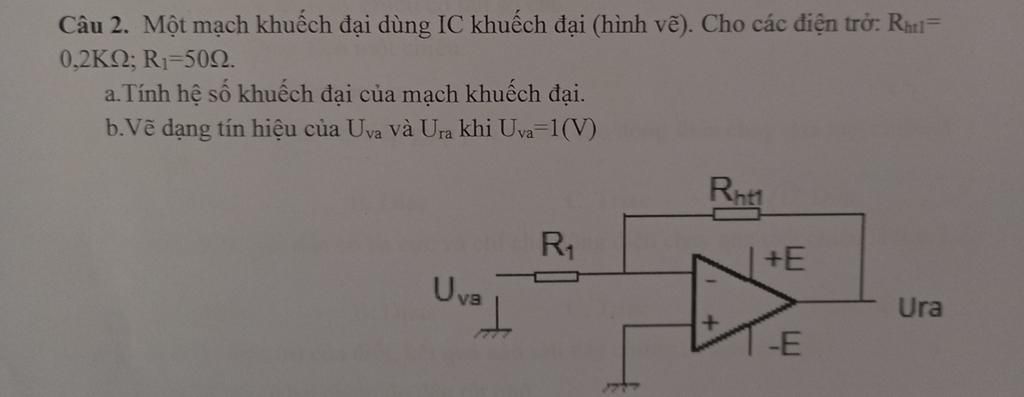

Câu 2:

$a.$

Đổi: $0,2kΩ=0,2×10^{3}=200Ω$

- Hệ số khuếch đại của mạch khuếch đại:

$K_{đ}=$$\frac{R_{ht}}{R_{1}}=$ $\frac{200}{50}=4$

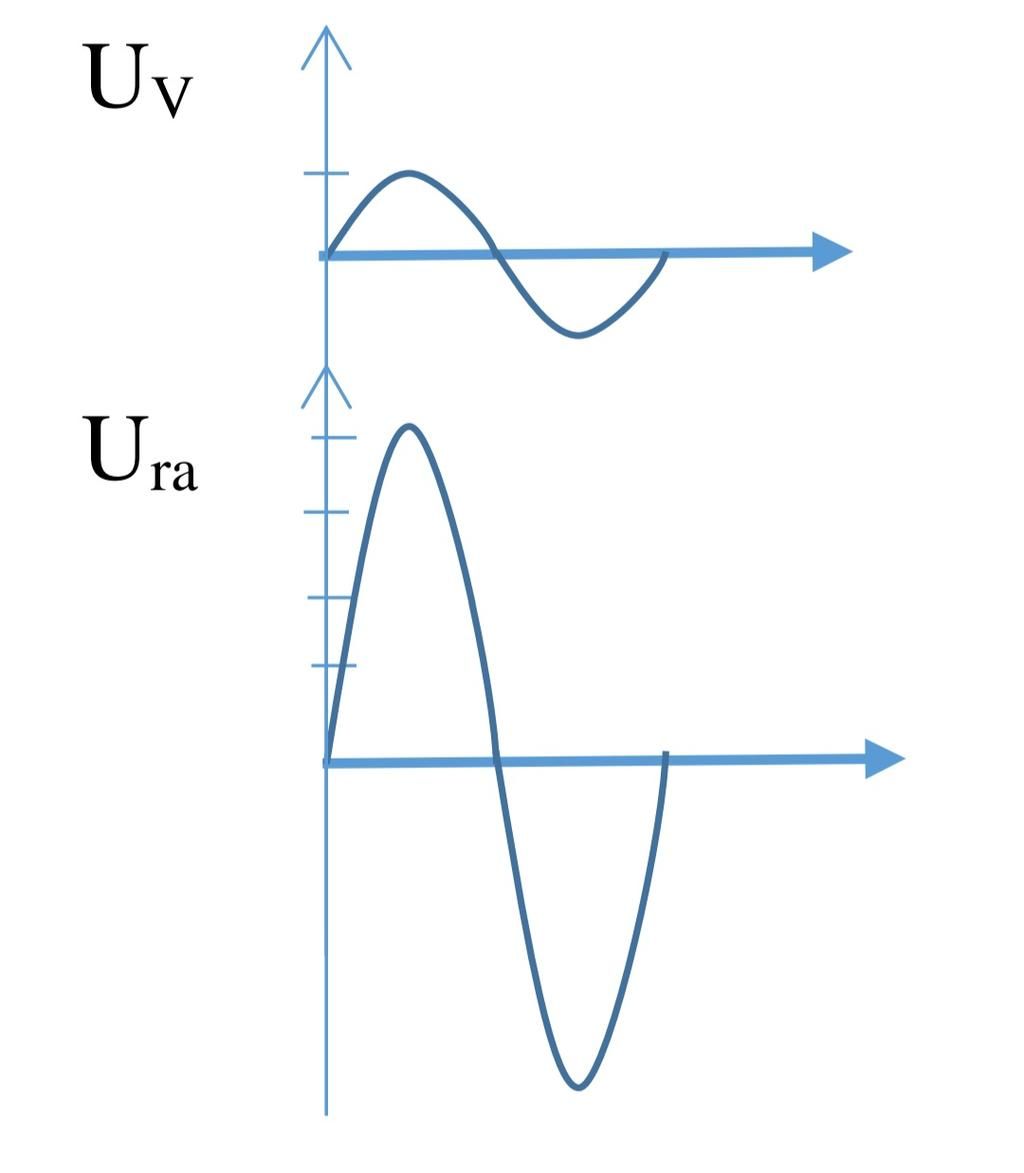

$b.$ Vẽ dạng tín hiệu

- Cách vẽ:

+ Vẽ đúng dạng tín hiệu đầu vào đầu ra ngược pha nhau, tần số bằng nhau.

+ Vẽ đúng biên độ đầu ra gấp 4 lần đầu vào, tần số bằng nhau.

Bạn tham khảo hình vẽ bên dưới nha

Chúc bạn học tốt!

#nguyenvanthao49911_THPT KIM THÀNH - Hải Dương
