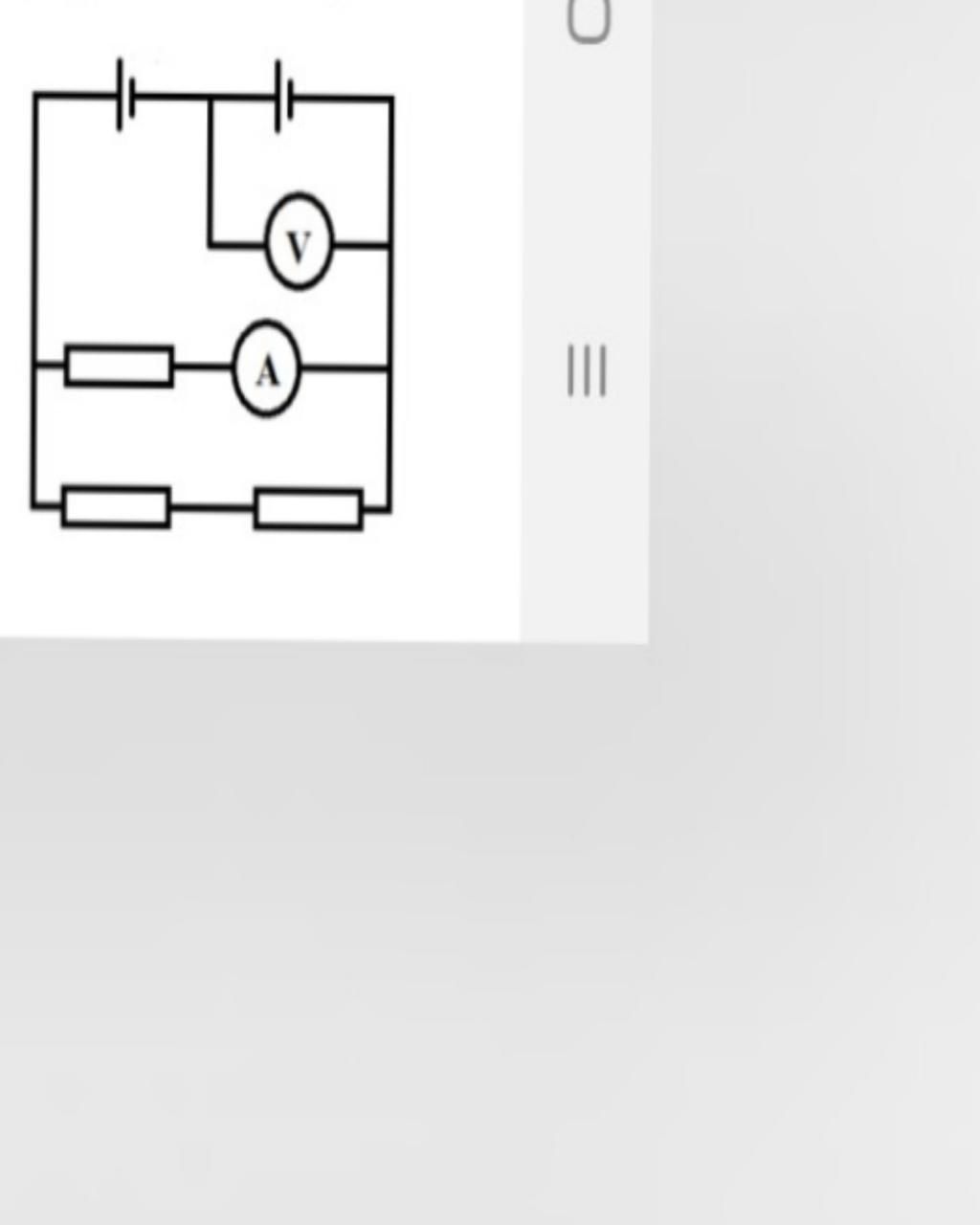

Cho mạch điện như hình vẽ các điện trở giống giống nhau hai nguồn điện giống nhau và cùng có điện trở trong 1 ôm ampe kế có điện trở không đáng kể và vôn kế có điện trở rất lớn biết ampe kế chỉ 1,0 Ampe và vôn kế chỉ 4,5 V tính suất điện động của mỗi nguồn điện

Đáp án: `E=6` V

Giải thích các bước giải:

Tóm tắt :

Các điện trở giống nhau

Hai nguồn điện giống nhau cùng có `r=1` `\Omega`

`I_A= 1` A

`U_v=4,5` V

`E=?`

______________________________

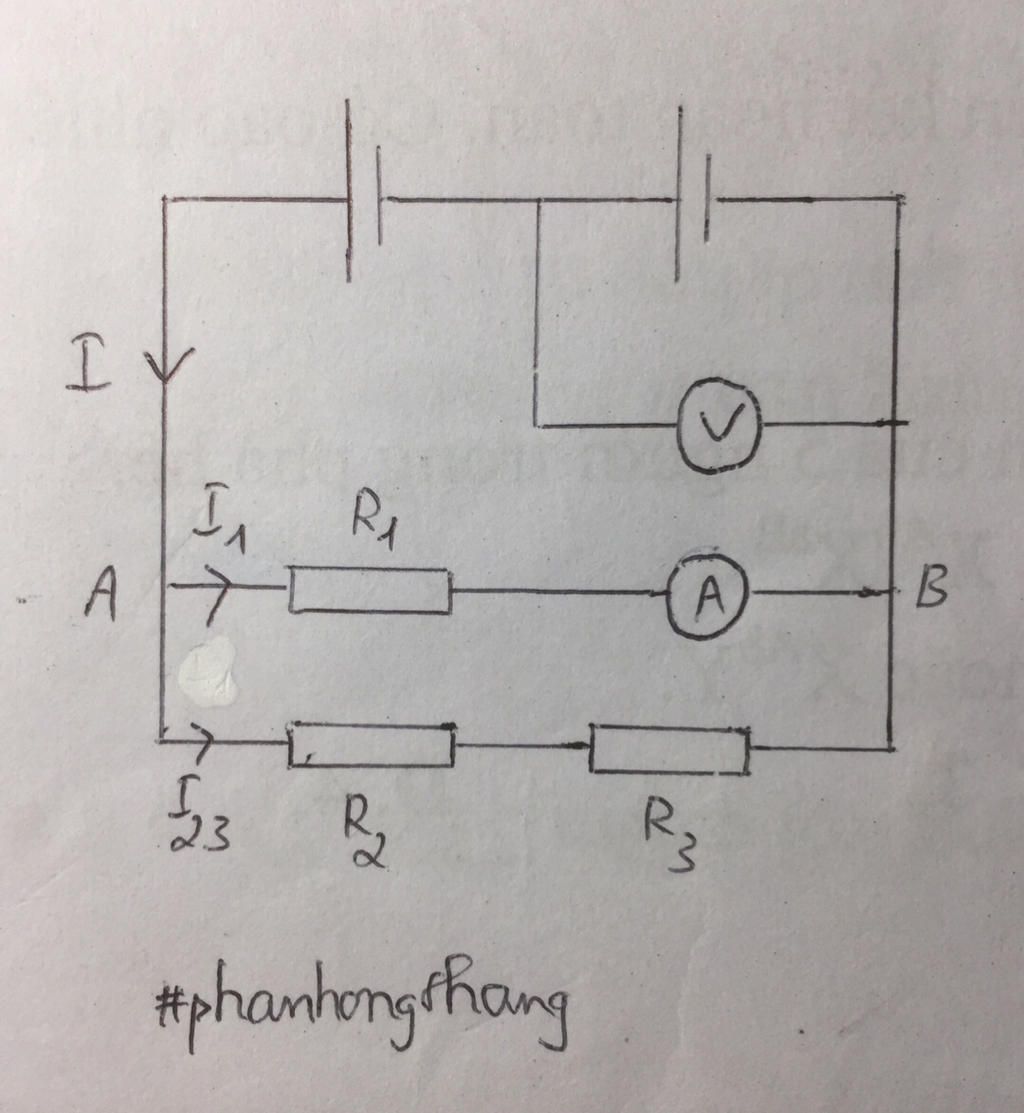

Dựa vào mạch ta có :

`I_1=I_A={U_{AB}}/R =1` (1)

`I_{23}={U_{AB}}/{R_{23}} ={U_{AB}}/{2R} =>2I_{23}={U_{AB}}/R` (2)

Từ (1) và (2) `=> 2I_{23}=I_1=1`

`=> I_{23}=0,5` A

Ta có : `I=I_1+I_{23}=1+0,5=1,5` A

Ta có : `U_N=E_b-Ir_b` $\Leftrightarrow$ `2U_v=2E-I2r`

$\Leftrightarrow$ `2.4,5=2E-1,5.2.1`

`=> E=6` V
