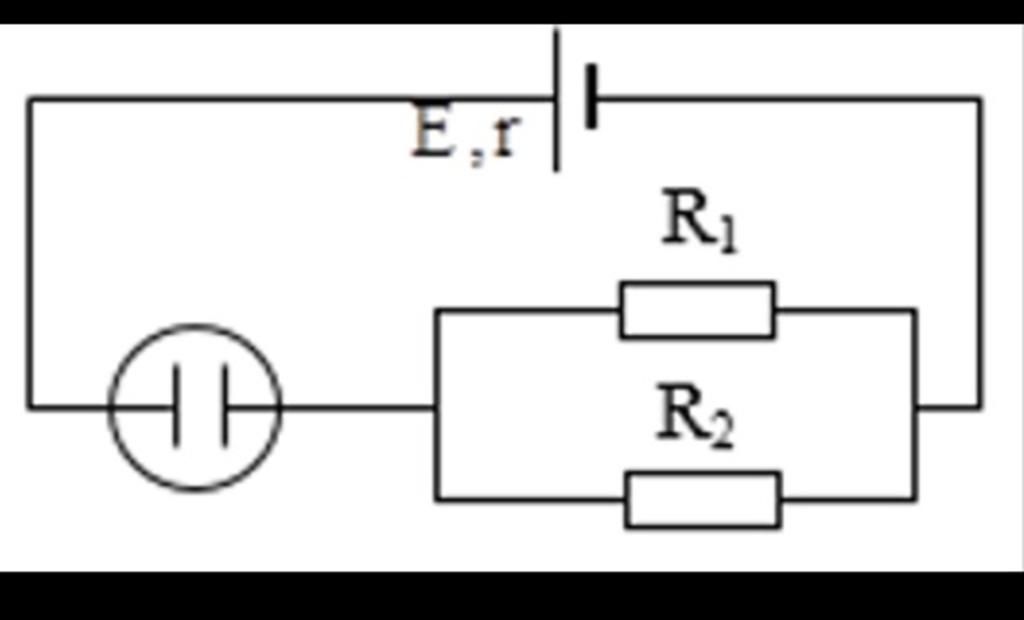

Cho mạch điện như hình vẽ: Có bộ nguồn (E = 12 V; r = 0,4 Ω), R1 = 9Ω, R2 = 6Ω và một bình điện phân đựng dung dịch CuSO4, anôt bằng đồng Cu và điện trở của bình điện phân Rp = 4Ω. Tính: a) Cường độ dòng điện qua mạch chính. b) Khối lượng đồng thoát ra ở cực dương trong 16 phút 5 giây.

Đáp án:

a) $I=1,5(A)$

b) $m=0,48(g)$

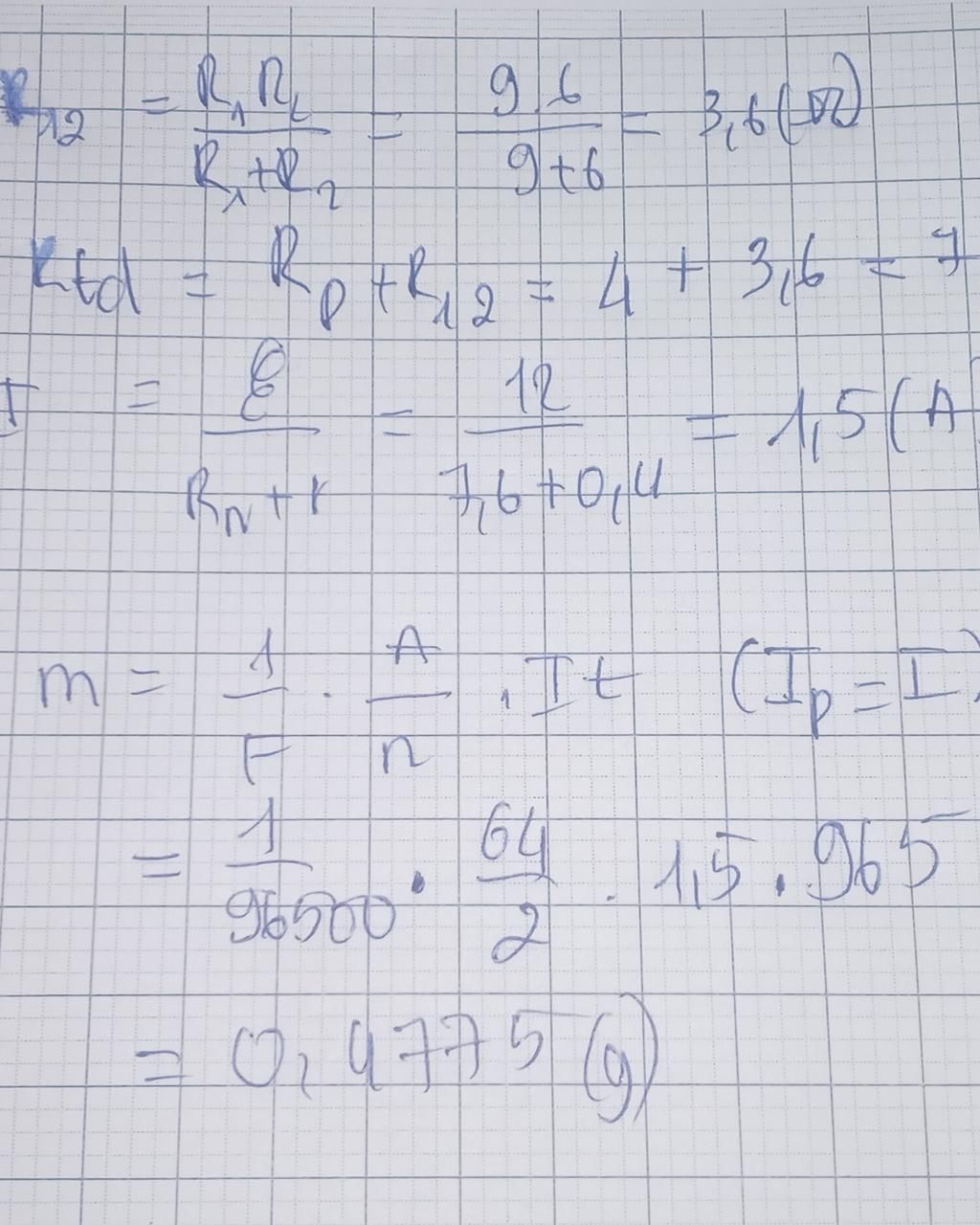

Giải thích các bước giải:

a) Sơ đồ mạch điện: $R_{p}nt(R_{1}//R_{2})$

`R_{12}=\frac{R_{1}.R_{2}}{R_{1}+R_{2}}=\frac{9.6}{9+6}=3,6(\Omega)`

Điện trở tương đương mạch ngoài là:

$R_{N}=R_{p}+R_{12}=4+3,6=7,6(\Omega)$

Cường độ dòng điện chạy qua mạch chính là:

`I=\frac{\xi}{R_{N}+r}=\frac{12}{7,6+0,4}=1,5(A)`

b) Đổi $16p5s=965(s)$

Khối lượng đồng thoát ra ở cực dương trong 16 phút 5 giây là:

`m=\frac{1}{F}.\frac{A}{n}.I.t`

`m=\frac{1}{96500}.\frac{64}{2}.1,5.965`

$m=0,48(g)$
