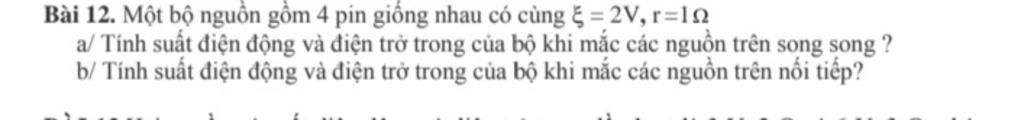

Một bộ nguồn gồm 4 pin giống nhau có cùng E = 2V, r =1ôm a/ Tính suất điện động và điện trở trong của bộ khi mắc các nguồn trên song song ? b/ Tính suất điện động và điện trở trong của bộ khi mắc các nguồn trên nối tiếp?

a) Suất điện động của bộ khi mắc các nguồn song song là:

`\xi_b=\xi=2V`

Điện trở trong của bộ khi mắc các nguồn song song là:

`r_b=\frac{n}{r}=\frac{4}{1}=4 \ (\Omega)`

b) Suất điện động của bộ khi mắc các nguồn nối tiếp là:

`\xi_b=n\xi=4.2=8 \ (V)`

Điện trở trong của bộ khi mắc các nguồn nối tiếp là:

`r_b=nr=4.1=4 \ (\Omega)`
