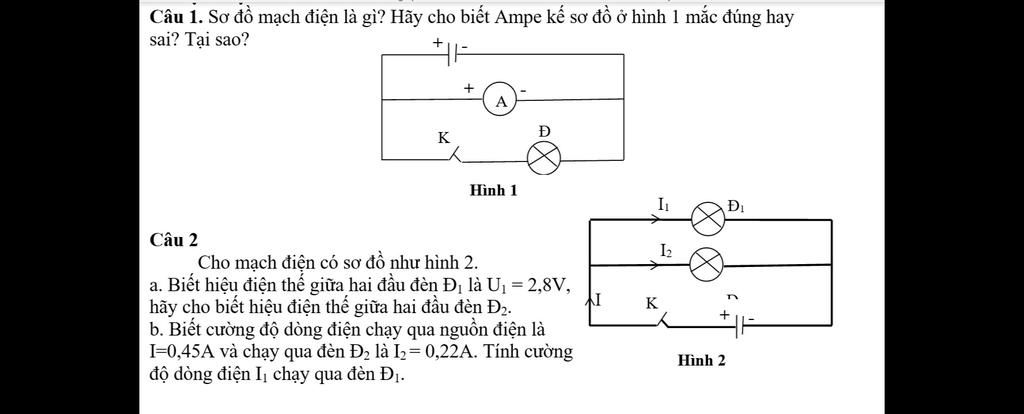

Câu 1. Sơ đồ mạch điện là gì? Hãy cho biết Ampe kế sơ đồ ở hình 1 mắc đúng hay sai? Tại sao? Câu 2 Cho mạch điện có sơ đồ như hình 2. a. Biết hiệu điện thế giữa hai đầu đèn Đ1 là U1 = 2,8V, hãy cho biết hiệu điện thế giữa hai đầu đèn Đ2. b. Biết cường độ dòng điện chạy qua nguồn điện là I=0,45A và chạy qua đèn Đ2 là I2 = 0,22A. Tính cường độ dòng điện I1 chạy qua đèn Đ1.

Đáp án:

 câu 1:

- Sơ đồ mạch điện là hình vẽ biểu diễn mạch điện bằng các kí hiệu của các bộ phận mạch điện.

- ampe kế ở hình 1 mắc sai. Vì ampe kế phải được mắc nối tiếp với dụng cụ cần đo. Ở đây sai vì ampe kế này mắc song song.

câu 2:

a. $U_{1}$ $=2,8V$

Vì $Đ_{1}$ // $Đ_{2}$ nên $U_{1}$ = $U_{2}$ $=2,8V$

Vậy hiệu điện thế giữa hai đầu đèn  $Đ_{2}$ $=2,8V$

b. $I = 0,45A$

$I_{2}$ $=0,22A$.

Vì đây là đoạn mạch song song nên $I=$ $I_{1}$ + $I_{2}$

=> $I_{1}$ = $I-$$I_{2}$ = $0,45 - 0,22=0,23A$

cường độ dòng điện $I_{1}$ chạy qua đèn  $Đ_{1}$ bằng  $0,23A$
