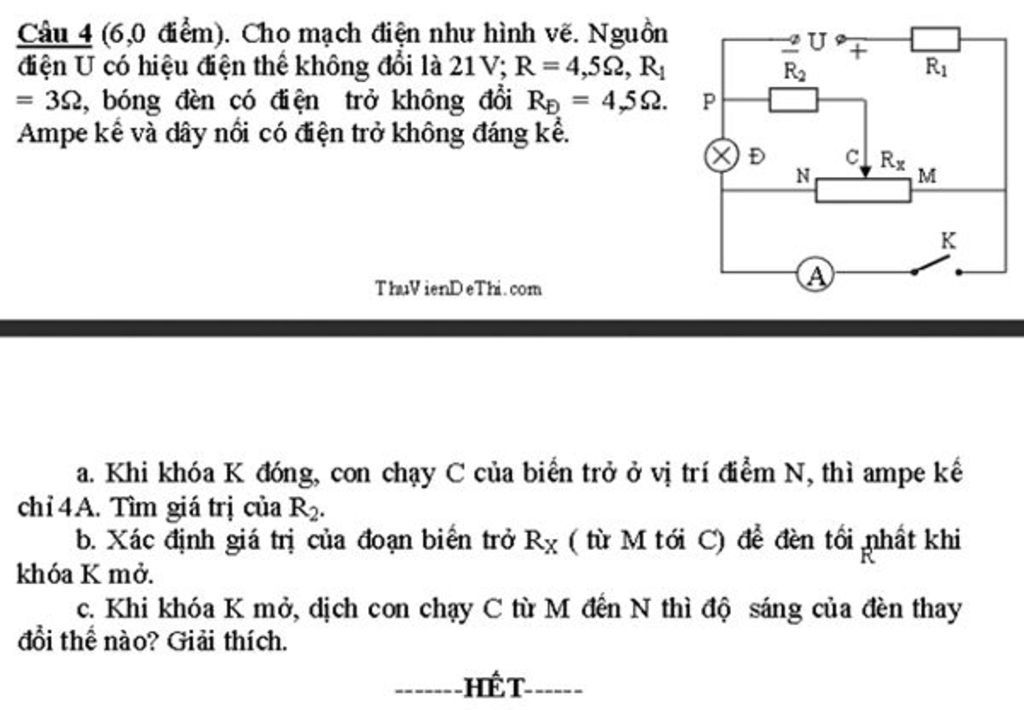

Cho mạch điện như hình vẽ. Nguồn điện U có hiệu điện thế không đổi là 21 V; R = 45 ôm, R_1 = 3 ôm, bóng đèn có điện trở không đổi R_Đ = 4,5 ôm. Ampe kế và dây nối có điện trở không đáng kể. a. Khi khóa K đóng, con chạy C của biến trở ở vị trí điểm N, thì ampe kế chỉ 4A. Tìm giá trị của R_2. b. Xác định giá trị của đoạn biến trở R_X ( từ M tới C) để đèn tối nhất khi khóa K mở. c. Khi khóa K mở, dịch con chạy C từ M đến N thì độ sáng của đèn thay đổi thế nào? Giải thích. Ai best lí giúp mình câu này với. Mình cảm ơn trước

Đáp án:

 a.R2=4,5 ôm

b.Rx=3 ôm

c. Giải thích ở bên dưới

Giải thích các bước giải:

a.KHi khía K đóng thì và C ở N thì biến trở bị nối tắt. Suy ra ta có:

\[\begin{array}{l}
{R_{td}} = \frac{U}{{{I_A}}} = \frac{{21}}{4} = 5,25\Omega \\
 \Rightarrow {R_{2d}} = {R_{td}} - {R_1} = 2,25\Omega \\
 \Rightarrow {R_2} = 4,5\Omega
\end{array}\]

 b.Đặt Rx=x ta có:

\[{I_m} = \frac{U}{{{R_{td}}}} \Rightarrow {I_d} = {I_m}\frac{{{R_2}}}{{{R_2} + {R_d} + R - x}} = U.\frac{{13,5 - x}}{{ - {x^2} + 6x + 81}}.\frac{{4,5}}{{13,5 - x}} = \frac{{4,5U}}{{ - {x^2} + 6x + 81}}\]

Cường độ dòng điện qua đèn phải là nhỏ nhất để đèn tối nhất nên ta có:

\[{I_{d\min }} \Leftrightarrow {\left( { - {x^2} + 6x + 81} \right)_{\max }} \Leftrightarrow x = 3\Omega \]

CƯờng độ dòng điện nhỏ nhất đó có giá trị nhỏ nhất là:

\[{I_{d\min }} = \frac{{21.4,5}}{{90}} = 1,05A\]

c. Khi bắt đầu dịch từ M thì đèn đang sáng thì bắt đầu tối dần đến điểm A mà tại đó đèn tối nhất (R_AM=3 ôm) sau đó đèn sáng dần lên đến khi chạm N.
