cho sơ đồ mạch điện a)Hiệu điện thế giữa hai đầu động cơ là 4.5V. hãy xác định hiệu điện thế giữa hai đầu bóng đèn b)Cường độ dòng điện do

Question

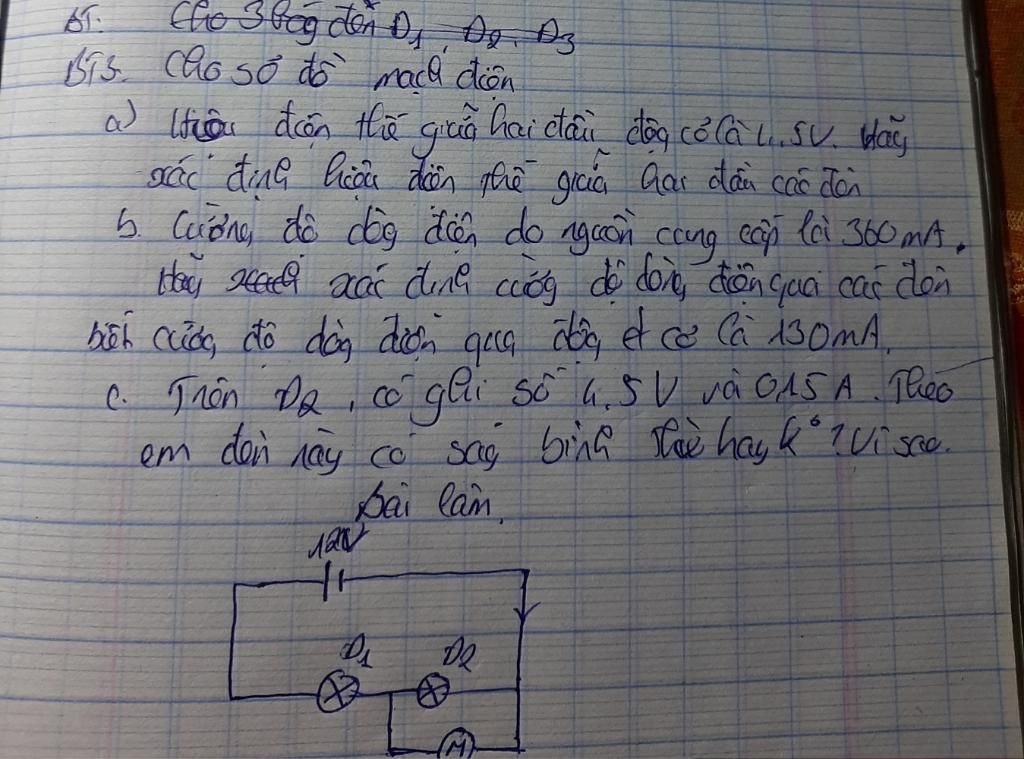

cho sơ đồ mạch điện a)Hiệu điện thế giữa hai đầu động cơ là 4.5V. hãy xác định hiệu điện thế giữa hai đầu bóng đèn b)Cường độ dòng điện do nguồn cung cấp là 360mA Hãy xác định cường độ dòng điện qua các đèn biết cường độ dòng điện qua động cơ là 130mA c)trên Đ2 có ghi số 4.5V và 0.15A. Theo em đèn có sáng bình thường hay ko vì sao

vananhdao · Answer

Đáp án:
 $\begin{align}  & a){{U}_{1}}=7,5V;{{U}_{2}}=4,5V \  & b){{I}_{1}}=0,36A;{{I}_{2}}=0,23A \ \end{align}$
Giải thích các bước giải:
$;U=12V;{{U}_{M}}=4,5V;$
a) mạch: ${{D}_{1}}nt({{D}_{2}}//M)$
Hiệu điện thế qua các bóng đèn
$\begin{align}  & {{U}_{2}}={{U}_{M}}=4,5V \  & U={{U}_{1}}+{{U}_{2}}\Rightarrow {{U}_{1}}=12-4,5=7,5V \ \end{align}$
b)$I=360mA;{{I}_{M}}=30mA$
mạch: ${{D}_{1}}nt({{D}_{2}}//M)$
nên:
$\begin{align}  & I={{I}_{1}}={{I}_{2M}}=360mA \  & {{I}_{2M}}={{I}_{2}}+{{I}_{M}}\Rightarrow {{I}_{M}}=360-130=230mA \ \end{align}$
c)Ta thấy:
$\begin{align}  & {{U}_{2}}=4,5V={{U}_{dm2}} \  & {{I}_{2}}=230mA=0,23A>{{I}_{dm2}}=0,15A \ \end{align}$
=> Đèn 2 không sáng bình thường
