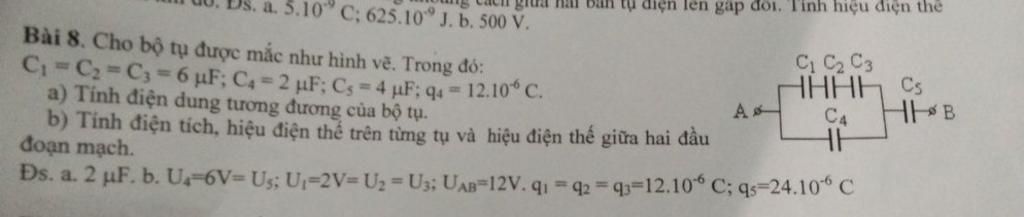

Bài 8. Cho bộ tụ được mắc như hình vẽ. Trong đó: C1= C2= C3=6 µF; C4 = 2 µF; C5= 4 µF; q4 = 12.10^-6 C. a) Tính điện dung tương đương của bộ tụ. b) Tính điện tích, hiệu điện thể trên từng tụ và hiệu điện thế giữa hai đâu đoạn mạch. Đs. a. 2 µF. b. U4=6V= U5; U1=2V= U2 = U3; UAB=12V. q1= q2 = q3=12.10^-6 C; q5=24.10^-6C Bài 9. Cho bộ tụ được mắc như hình vẽ. Trong đó C1 = C2 = 2 µF; C3 = 3 µF; C4= 6µF; C5= C6 =5 µF. U3 = 2 V. Tính: a) Điện dung của bộ tụ. b) Hiệu điện thế và điện tích trên từng tụ. Đs. a. 6,5 µF; b. q3 = q2=q4 = 6.10^-6C; q5= 30.10^-6 C; U5= 6 V ;U1=18 V; U6 = 24 V. Giúp mình c8, c9 với

Đáp án:

 Câu 8:

a) Điện dung của bộ là

\[\begin{array}{l}
{C_{123}} = \dfrac{1}{{\dfrac{1}{{{C_1}}} + \dfrac{1}{{{C_2}}} + \dfrac{1}{{{C_3}}}}} = \dfrac{6}{3} = 2(\mu F)\\
{C_{1234}} = {C_{123}} + {C_4} = 4(\mu F)\\
{C_{td}} = \dfrac{1}{{\dfrac{1}{{{C_{1234}}}} + \dfrac{1}{{{C_5}}}}} = 2(\mu F)
\end{array}\]

b)Điện tích và hiệu điện thế của từng tụ là

\[\begin{array}{l}
\\
{U_4} = \dfrac{{{Q_4}}}{{{C_4}}} = 6V\\
 \Rightarrow {U_{123}} = {U_4} = 6V \Rightarrow {U_1} = {U_2} = {U_3} = \dfrac{6}{3} = 2V\\
 \Rightarrow {Q_1} = {Q_2} = {Q_3} = {Q_{123}} = {C_{123}}.{U_{123}} = {12.10^{ - 6}}C\\
{Q_5} = {Q_{123}} + {Q_4} = {24.10^{ - 6}}C\\
{U_5} = \dfrac{{{Q_5}}}{{{C_5}}} = 6V
\end{array}\]
