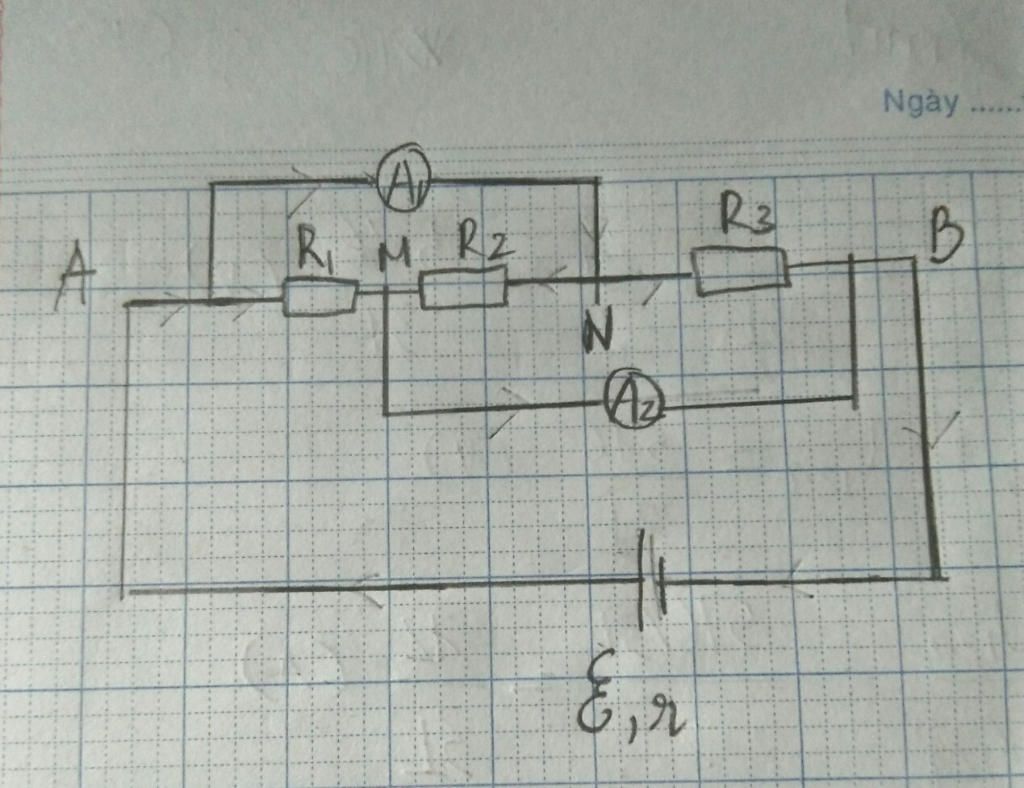

Cho mạch điện như hình vẽ. R1 = R2 = 6Ω, R3 = 3Ω, r= 5Ω, ampe kế A1 chỉ 0,6A. Tính E và số chỉ ampe kế A2 Làm hộ mình ạ ( đừng copy trên mạng)

Đáp án:

\(\begin{array}{l}
E = 5,2(V)\\
{I_{A2}} = 0,4A
\end{array}\)

Giải thích các bước giải:

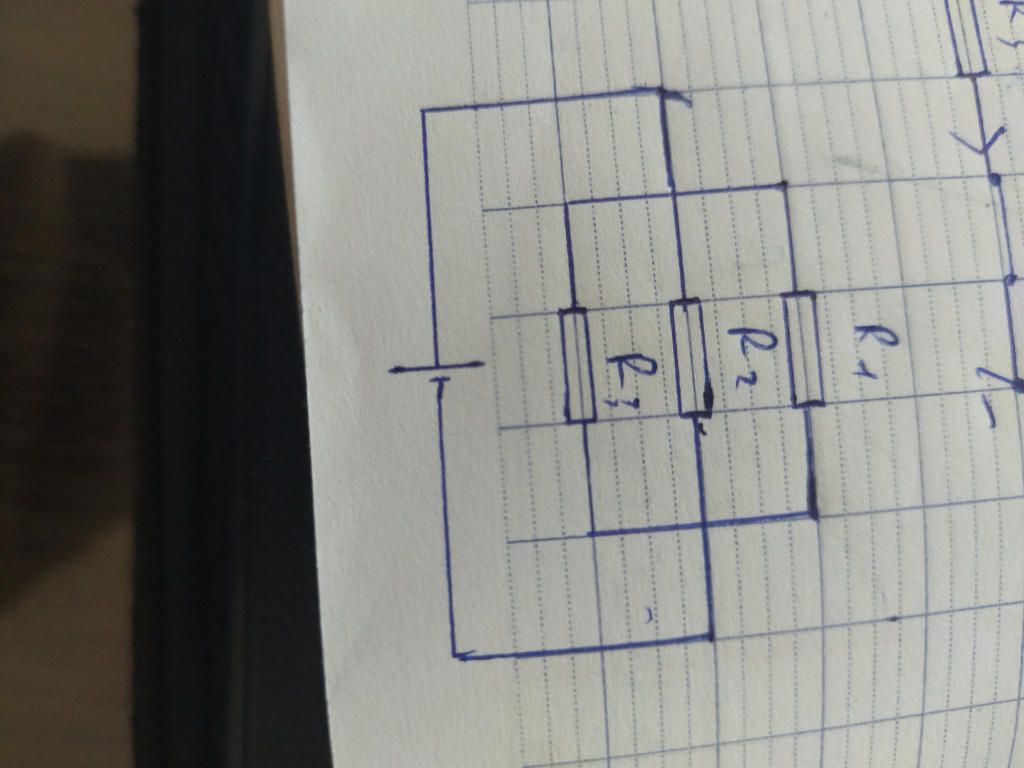

Sau khi vẽ lại mạch thì 3 điện trở được mắc song song nhau

\(\begin{array}{l}
{R_1}//{R_2}//{R_3}\\
\dfrac{1}{R} = \dfrac{1}{{{R_1}}} + \dfrac{1}{{{R_2}}} + \dfrac{1}{{{R_3}}} = \dfrac{1}{6} + \dfrac{1}{6} + \dfrac{1}{3} = \dfrac{1}{{1,5}}\\
 \Rightarrow R = 1,5\Omega \\
{R_{23}} = \dfrac{{{R_2}{R_3}}}{{{R_2} + {R_3}}} = \dfrac{{6.3}}{{6 + 3}} = 2\Omega \\
{I_{A1}} = {I_3} + {I_2} = {I_{23}} = 0,6A\\
U = {U_1} = {U_2} = {U_3} = {U_{23}} = {I_{23}}{R_{23}} = 0,6.2 = 1,2V\\
I = \dfrac{U}{R} = \dfrac{{1,2}}{{1,5}} = 0,8A\\
E = I(R + r) = 0,8(1,5 + 5)=5,2(V)\\
{R_{12}} = \dfrac{{{R_2}{R_1}}}{{{R_2} + {R_1}}} = \dfrac{{6.6}}{{6 + 6}} = 3\Omega \\
{I_{A2}} = {I_{12}} = \dfrac{U}{{{I_{12}}}} = \dfrac{{1,2}}{3} = 0,4A
\end{array}\)

Thiếu r nên không ra giá trị E được nha bạn
