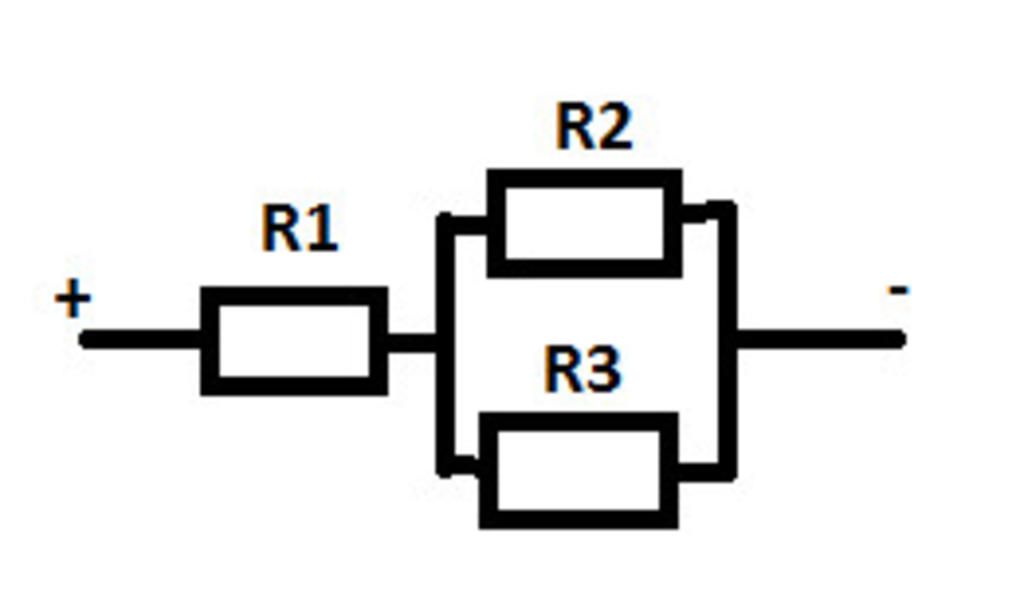

Bài 1: Cho mạch điện như hình vẽ: $R_1=5\Omega;\ R_2=R_3=10\Omega$ Hiệu điện thế ở 2 đầu $R_1$ là $3V$ a, Tính $R_{\text{tđ}}$ của đoạn mạch. b, Tính hiệu điện thế ở hai đầu đoạn mạch. c, Tính công suất của mạch.

Đáp án:

a.${R_{td}} = 10\Omega $

b.$U = 6V$

c. $P = 3,6W$

Giải thích các bước giải:

a. Điện trở tương đương của mạch:

${R_{td}} = {R_1} + \dfrac{{{R_2}{R_3}}}{{{R_2} + {R_3}}} = 5 + \dfrac{{10.10}}{{10 + 10}} = 10\Omega $

b. Hiệu điện thế hai đầu đoạn mạch là:

$\begin{array}{l}
I = {I_1} = \dfrac{{{U_1}}}{{{R_1}}} = \dfrac{3}{5} = 0,6A\\
 \Rightarrow U = I.{R_{td}} = 0,6.10 = 6V
\end{array}$

c. Công suất của đoạn mạch:

$P = U.I = 6.0,6 = 3,6W$
