Bài 3 trang 94 Công nghệ 12: Mạch điện ba pha ba dây, điện áp dây 380V, tải là ba điện trở R bằng nhau, nối tam giác. Cho biết dòng điện trên đường dây bằng 80A. Vẽ sơ đồ nối dây của mạch điện ba pha trên và xác định trị số dòng điện pha của tải. Tính điện trở R trên mỗi pha của tải. (vẽ hộ mình sơ đồ vs ạ)
Hãy luôn nhớ cảm ơn và vote 5*
nếu câu trả lời hữu ích nhé!
TRẢ LỜI

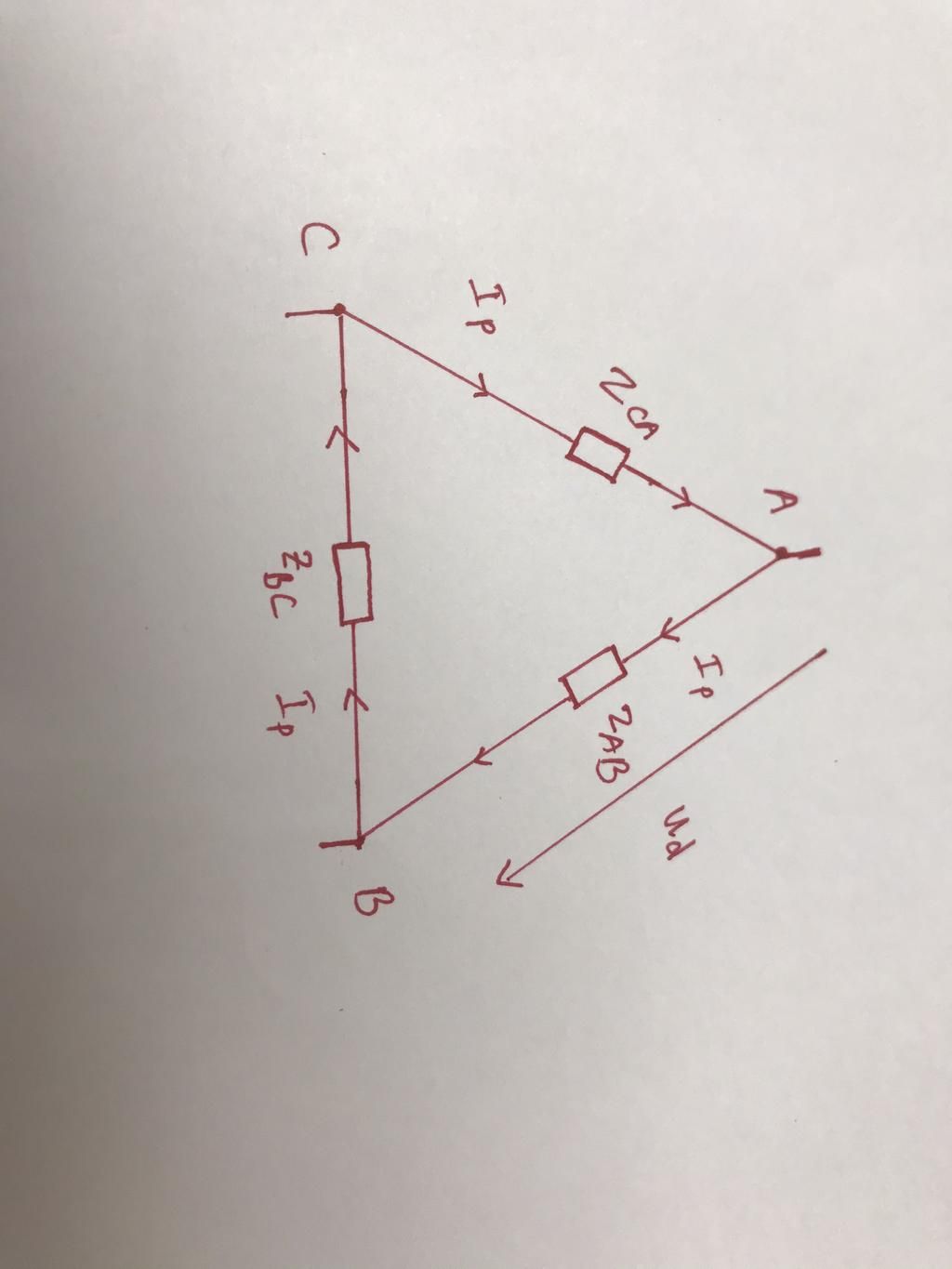

Tải nối tam giác → Id = √3 Ip, Ud = Up = 380 V.
→ Ip = 1/√3 Id = 41,2 A.
Điện trở mỗi pha R1 = R2 = R3 = R = Up / Ip = 380 / 41,2 = 9,22 Ω.
Nếu bạn cảm thấy hay là thích thì cho mình câu trả lời hay nhất nhé
Thành Thật Cảm ơn bạn
#Active Activity
#Mây
Hãy giúp mọi người biết câu trả lời này thế nào?
56 vote
Bổ sung từ chuyên gia
Đáp án:
$I_{p}=46,24 ; R_{p}=8,21$
Giải thích cách làm:
Trị số dòng điện pha của tải là:
$I_{p}=\dfrac{I_{d}}{\sqrt {3}} = \dfrac{80}{\sqrt{3}}= 46,24 A$
Điện trở $R$ trên mỗi pha của tải là:
$R_{p}=\dfrac{U_{p}}{I_{p}}=\dfrac {380}{46,24}=8,21$
