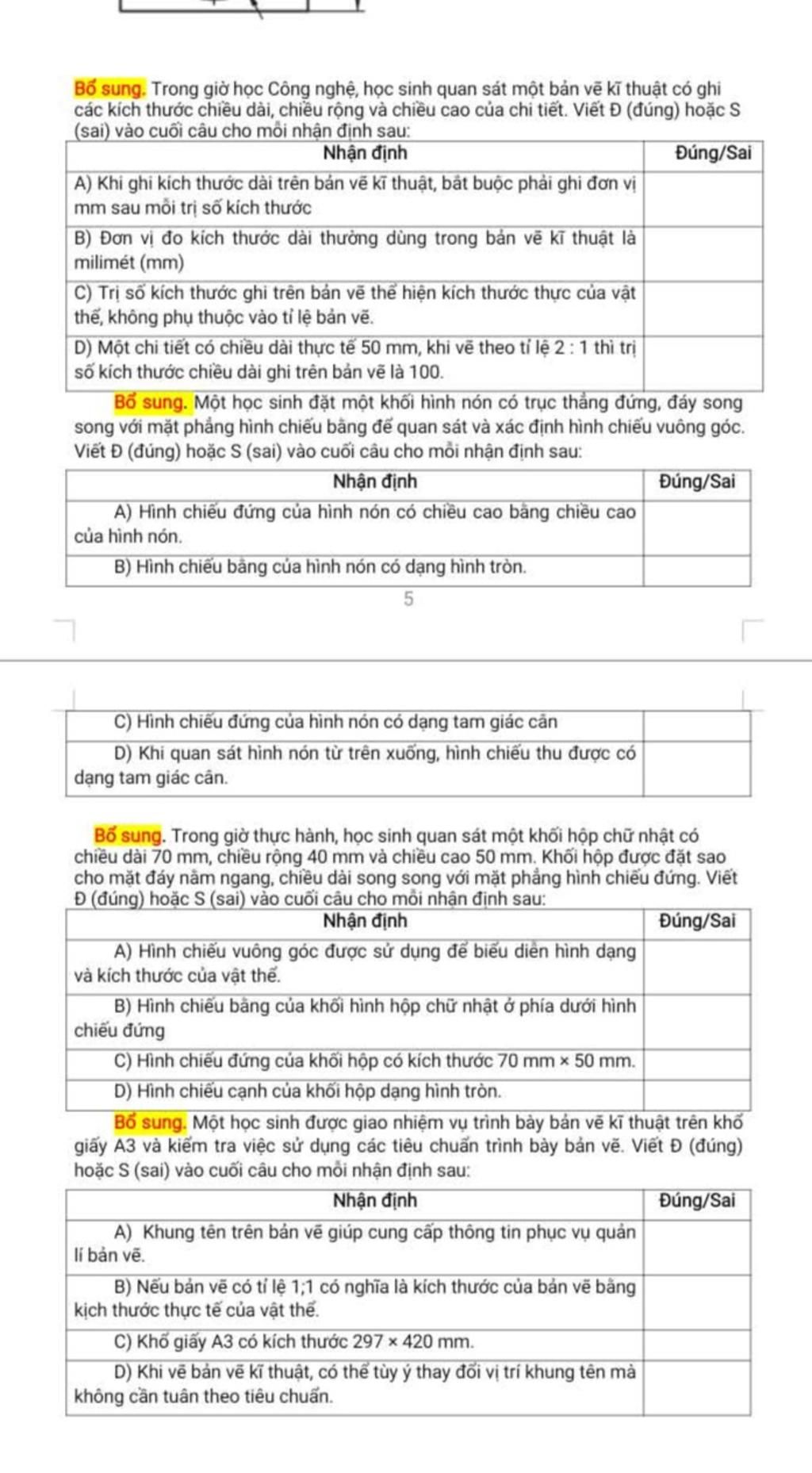

Bài 1: Ghi kích thước trên bản vẽ kỹ thuật

A) Sai – Đơn vị đo độ dài mặc định là milimét (mmmm) nên trên bản vẽ chỉ ghi trị số kích thước, không viết thêm đơn vị mmmm phía sau.

B) Đúng – Đơn vị đo kích thước dài tiêu chuẩn dùng trong bản vẽ kỹ thuật là milimét (mmmm).

C) Đúng – Trị số kích thước ghi trên bản vẽ luôn thể hiện kích thước thực của vật thể, không thay đổi theo tỉ lệ phóng to hay thu nhỏ.

D) Sai – Dù vẽ theo tỉ lệ 2:12:1, trị số kích thước ghi trên bản vẽ vẫn phải là kích thước thực tế (50 mm50 mm), không ghi theo kích thước đã phóng to (100100).

Bài 2: Hình chiếu của hình nón

A) Đúng – Chiều cao của tam giác cân trên hình chiếu đứng bằng chiều cao của khối hình nón.

B) Đúng – Khi nhìn từ trên xuống (trục thẳng đứng), hình chiếu bằng của hình nón có dạng hình tròn kèm tâm

C) Đúng – Hình chiếu đứng của khối nón tròn xoay có dạng hình tam giác cân.

D) Sai – Khi quan sát từ trên xuống (hình chiếu bằng), hình thu được có dạng hình tròn, không phải tam giác cân

Bài 3: Hình chiếu của khối hộp chữ nhật

A) Đúng – Phương pháp chiếu vuông góc dùng để biểu diễn chính xác hình dạng và kích thước của vật thể.

B) Đúng – Theo phương pháp chiếu góc thứ nhất, hình chiếu bằng luôn đặt ở phía dưới hình chiếu đứng.

C) Đúng – Hình chiếu đứng thể hiện chiều dài (70 mm70 mm) và chiều cao (50 mm50 mm) của khối hộp

D) Sai – Khối hộp chữ nhật có hình chiếu cạnh dạng hình chữ nhật (kích thước rộng ×× cao = 40 mm×50 mm40 mm×50 mm), không phải hình tròn

Bài 4: Tiêu chuẩn trình bày bản vẽ kỹ thuật (Khổ giấy A3)JPG+ 3

A) Đúng – Khung tên chứa các thông tin quan trọng (tên gọi, tỉ lệ, người vẽ, cơ quan...) phục vụ việc quản lý bản vẽ.

B) Đúng – Tỉ lệ 1:11:1 là tỉ lệ nguyên hình, kích thước hình biểu diễn trên bản vẽ bằng đúng kích thước thực tế của vật thể.

C) Đúng – Kích thước tiêu chuẩn của khổ giấy A3 là 297×420 mm297×420 mm.

D) Sai – Khung tên bắt buộc phải được đặt ở góc dưới bên phải của bản vẽ theo đúng tiêu chuẩn TCVN, không được tùy ý thay đổi.
