Gấp ạ
em vẽ vậy có đúng ko
taij em thấy đề kêu là cb bảo vệ mạch ĐÈN nên em vẽ vậy sợ âi
Hãy luôn nhớ cảm ơn và vote 5*
nếu câu trả lời hữu ích nhé!
TRẢ LỜI
`#bot`
- khúc đi dây từ dây O đến CB bên trung tính với dây A đến CB bên pha thì bạn vẽ đúng rồi; nhưng mà đề yêu cầu 1 công tắc đóng ngắt toàn mạch, nên bạn phải vẽ 1 CT ngay sau CB bên dây pha, rồi sau đó dây pha mới từ CT đó tẻ nhánh ra đến ổ cắm và CT thứ 2 (CT điều khiển 2 đèn cùng sáng tỏ, mắc song song)

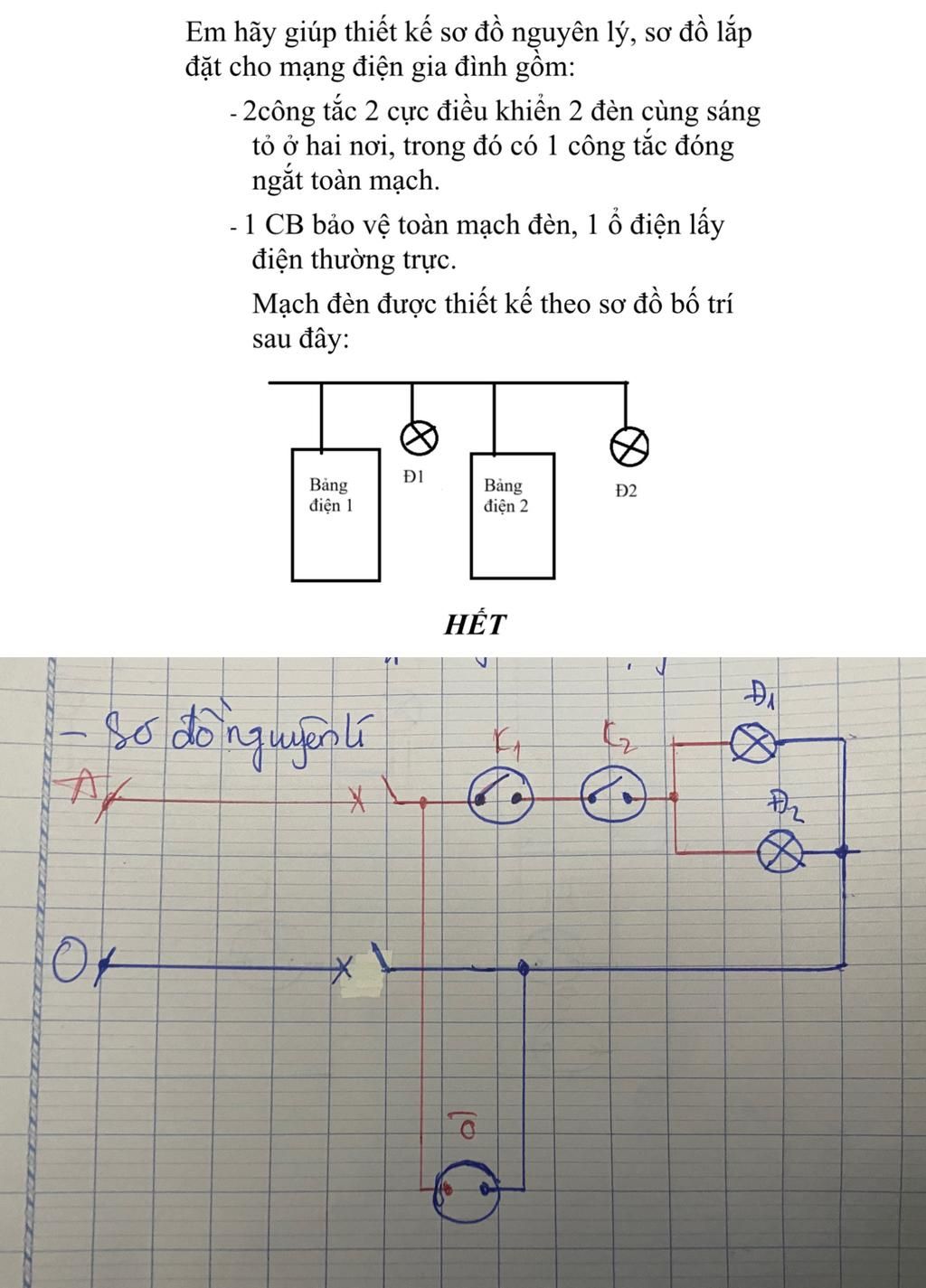

(Hình minh họa cách đi dây cho bạn)
Hãy giúp mọi người biết câu trả lời này thế nào?
43 vote
Bạn muốn hỏi điều gì?
Đặt câu hỏiEm hãy giúp thiết kế sơ đồ nguyên lý, sơ đồ lắp
đặt cho mạng điện gia đình gồm:
- 2công tắc 2 cực điều khiển 2 đèn cùng sáng
tỏ ở hai nơi, trong đó có 1 công tắc đóng
ngắt toàn mạch.
- 1 CB bảo vệ toàn mạch đèn, 1 ổ điện lấy
điện thường trực.
Mạch đèn được thiết kế theo sơ đồ bố trí
sa ...
