Đáp án:+Giải thích các bước giải:

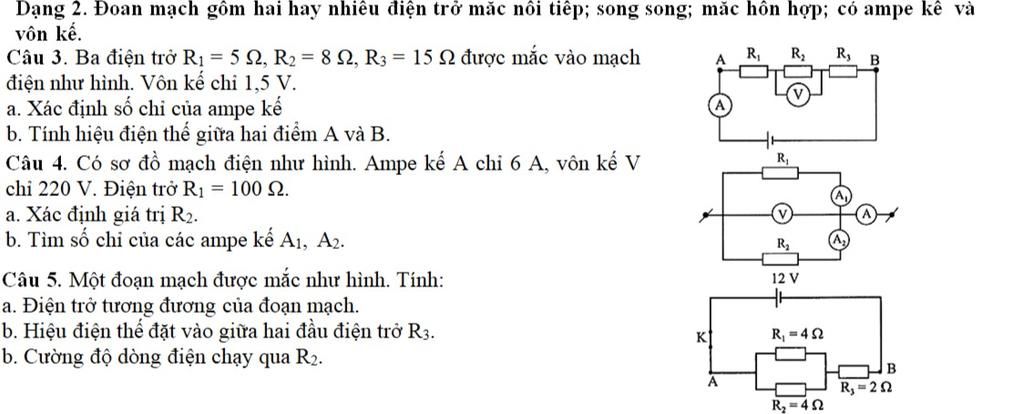

Câu 3 :

`a,` Số chỉ của ampe kế là

`I=I_1=I_2=I_3=U_2/R_2=(1,5)/8=0,1875(A)`

`b,` Điện trở tương đương của đoạn mạch là

`R_(tđ)=R_1+R_2+R_3=5+8+15=28(Ω )`

Hiệu điện thế giữa hai điểm A và B là

`U_(AB)=I*R(tđ)=0,1875*28=5,25(V)`

Câu 4 :

`a,` Điện trở tương đương của mạch là

`R_(tđ)=U/I=220/6≈36,67(Ω )`

Vì `R_1//R_2` nên

`1/R_(tđ)=1/R_1+1/2`

`->1/R_2=1/(36,67)-1/100`

`->R_2=(R_1*R_(tđ))/(R_1-R_(tđ))=(100*220/6)/(100-220/6)=22000/380≈57,89(Ω )`

`b,` Số chỉ ampe kế `A_1` là

`I_1=U/R_1=220/100=2,2(A)`

Số chỉ ampe kế `A_2` là

`I_2=I-I_1=6-2,2=3,8(A)`

Câu 5 :

`a,` Đoạn trở song song là

`R_(12)=(R_1*R_2)/(R_1+R_2)=(4*4)/(4+4)=2(Ω)`

Điện trở tương đương toàn mạch là

`R_(tđ)=R_(12)+R_3=2+2=4(Ω)`

`b,` Cường độ dòng điện mạch là

`I=U/(R_(tđ))=12/4=3(A)`

Hiệu điện thế giữa `2` đầu điện trở `R_3` là

`R_3:U_3=I*R_3=3*2=6(V)`

`c,` Hiệu điện thế song song là

`U_(12)=U-U_3=12-6=6(V)`

Cường độ dòng điện chạy qua `R_2` là

`R_2:I_2=U_(12)/R_2=6/4=1,5(A)`
