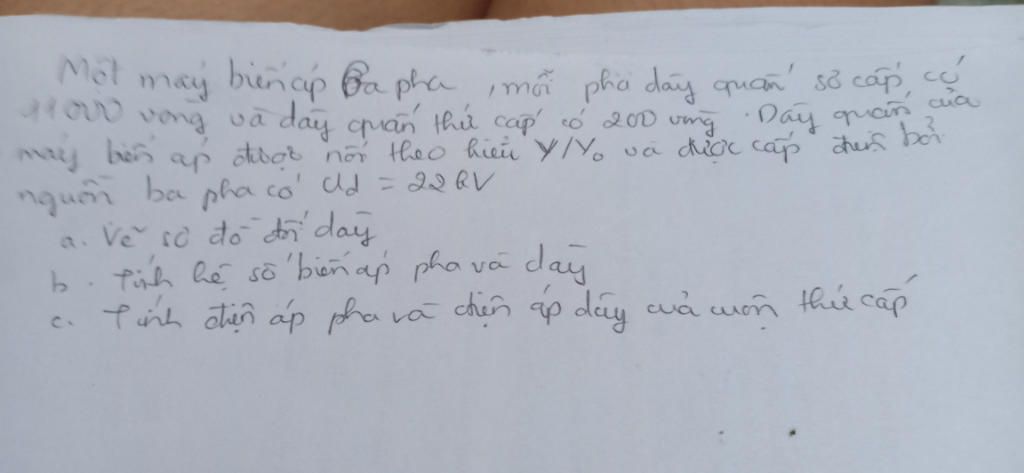

Một máy biến áp ba pha, mỗi pha dây quấn sơ cấp có 11000 vòng và dây quấn thứ cấp có 200 vòng. Dây quấn của máy biến áp được nối theo kiểu Y/Y0 và được cấp điện bởi nguồn ba phá có ud= 22kV a. Vẽ sơ đồ đối dây b. Tính hệ số biến áp pha và dây c. Tính điện áp pha và điện áp dây của cuộn thứ cấp

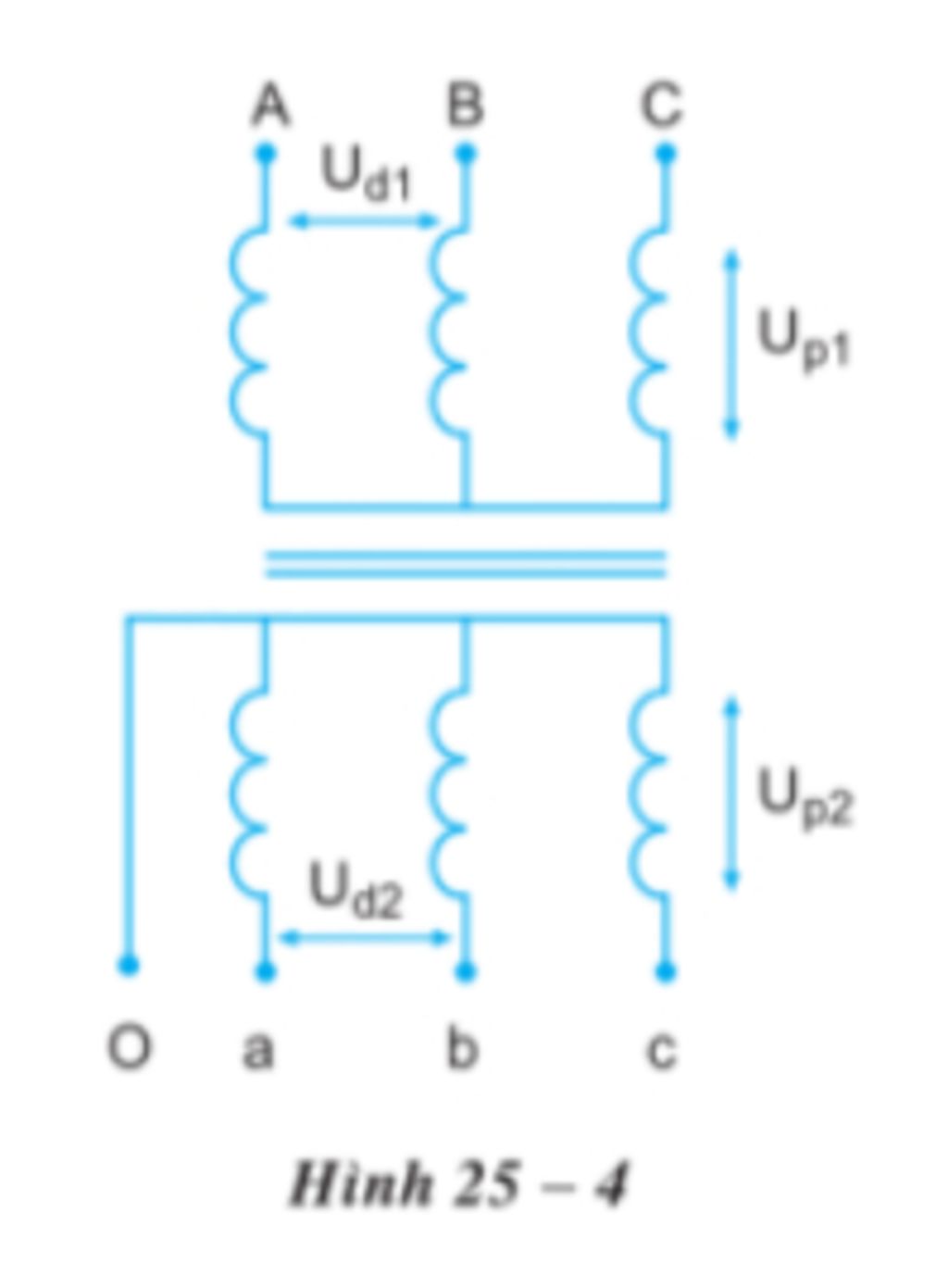

a) Sơ đồ đấu dây xem hình 25-4

b) Dây cuốn của máy biến áp được nối theo kiểu Y/Yo (sao-sao)

Nên:

Dòng điện dây bằng dòng điện pha: $I_d=I_p$ và

Điện áp dây bằng căn 3 lần điện áp pha: $U_d=\sqrt 3 U_p$

Hệ số biến áp pha là:

$K_p=\dfrac{U_{p1}}{U_{p2}}=\dfrac{N_1}{N_2}=\dfrac{11000}{200}=55$

Hệ số biến áp dây là:

$K_d=\dfrac{U_d1}{U_d2}=\dfrac{\sqrt3 U_{p1}}{\sqrt3 U_{p2}}=\dfrac{U_{p1}}{U_{p2}}=\dfrac{N_1}{N_2}=\dfrac{11000}{200}=55$

c) Điện áp pha của cuộn dây thứ cấp $U_{p2}$:

Do dây cuốn của máy biến áp được cấp điện bởi nguồn điện ba pha $U_d=22$kV hay $U_{d1}=22kv$

$U_{d1}=\sqrt{3}U_{p1}$

$\Rightarrow U_{p1}=\dfrac{U_{d_1}}{\sqrt3}=\dfrac{22}{\sqrt3}$

Ta có:

$K_p=\dfrac{U_{p1}}{U_{p2}}$

$\Rightarrow U_{p2}=\dfrac{U_{p1}}{K_p}=\dfrac{\frac{22}{\sqrt3}}{55}\approx 0,23$ kV.

Điện áp dây của cuộn dây thứ cấp $U_{d2}$:

$U_{d2}=\sqrt3 U_{p2}=0,4$kV.
