Đáp án:

Giải thích các bước giải:

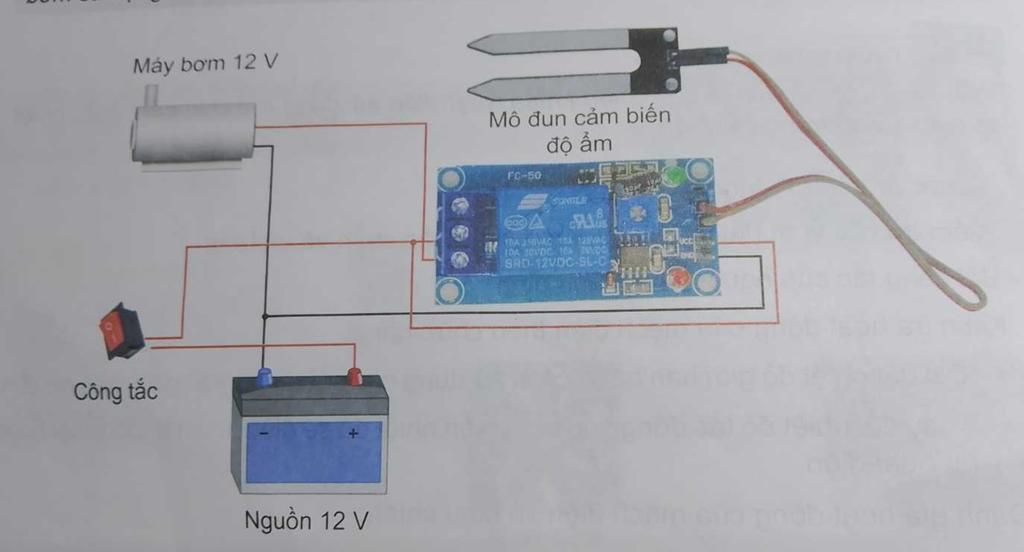

Bước 1: Chuẩn bị linh kiện
-Nguồn điện 12V
-Máy bơm nước 12V
-Mô-đun cảm biến độ ẩm đất (kèm đầu dò)
-Mô-đun rơ-le 12V
-Công tắc
-Dây nối điện
Bước 2: Kết nối nguồn điện
-Nối cực dương (+) của nguồn 12V qua công tắc, sau đó đưa vào chân VCC của mô-đun rơ-le.
-Nối cực âm (–) của nguồn vào chân GND của mô-đun rơ-le.
Bước 3: Kết nối cảm biến độ ẩm
-Cắm đầu dò vào mô-đun cảm biến.
-Nối dây VCC của cảm biến vào nguồn 12V.
-Nối dây GND của cảm biến vào cực âm nguồn.
-Nối chân tín hiệu (OUT) của cảm biến vào chân điều khiển (IN) của mô-đun rơ-le.
Bước 4: Kết nối máy bơm với rơ-le
-Nối cực dương (+) của nguồn 12V vào chân COM của rơ-le.
-Nối chân NO (Normally Open) của rơ-le với cực dương (+) của máy bơm.
-Nối cực âm (–) của máy bơm về cực âm của nguồn 12V.
Bước 5: Kiểm tra và vận hành
-Kiểm tra lại các mối nối chắc chắn, đúng cực.
-Bật công tắc nguồn.
-Cắm đầu dò xuống đất để thử nghiệm:
+Đất khô → rơ-le đóng → máy bơm hoạt động.
+Đất ẩm → rơ-le ngắt → máy bơm dừng.
