a) nêu các bước cơ bản đọc bản vẽ chi tiết

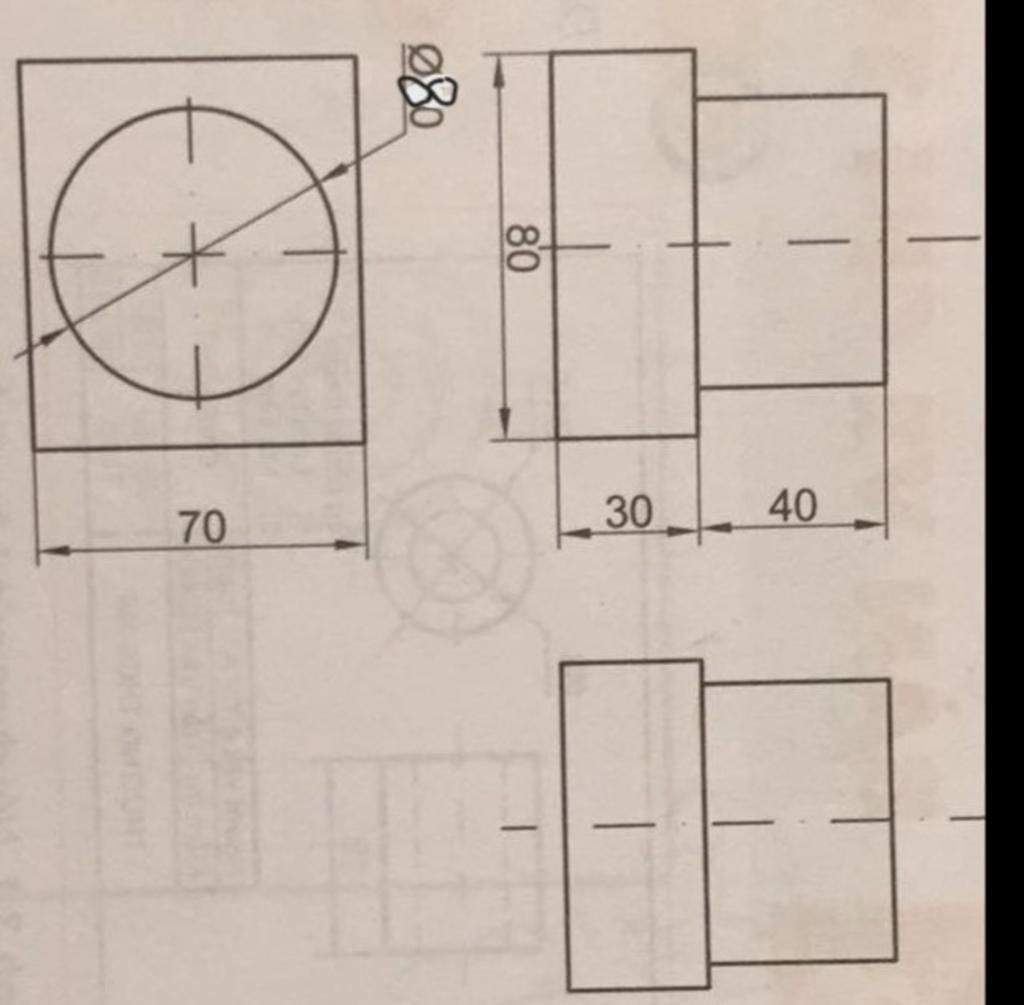

b) cho hình vẽ bên hãy vẽ hình chiếu cạnh và thêm các kích thước060
80
70
30
40

Question

a) nêu các bước cơ bản đọc bản vẽ chi tiết
b) cho hình vẽ bên hãy vẽ hình chiếu cạnh và thêm các kích thước

lamngoctamanh · Answer

`***` `color{#c7ddff}{t}color{#9fc2ff}{a}color{#6ea2ff}{n}color{#2f6fe6}{}color{#2a4f8f}{h}`
`Đáp` `án`
`a`,
`-` Bước `1` : Khung tên
`-` Bước `2` : Hình biểu diễn
`-` Bước `3` : Kích thước
`-` Bước `4` : Yêu cầu kĩ thuật
`b`,
`-` Hình chiếu cạnh : Kí hiệu phi `80` cho phần trụ tròn,chiều cao tổng thể là `80`,độ dày phần đế là `30`,chiều dài phần trụ là `40`

CR7Siuu · Answer

a) Các bước cơ bản đọc bản vẽ chi tiết:Bước 1: Đọc khung tênBước 2: Đọc hình biểu diễnBước 3: Đọc kích thướcBước 4: Đọc yêu cầu kĩ thuật
b) *Hình chiếu cạnh
- Hình chữ nhật ở dưới dài 70mm, rộng 30mm
- Hình chữ nhật ở phía trên rộng 40mm
