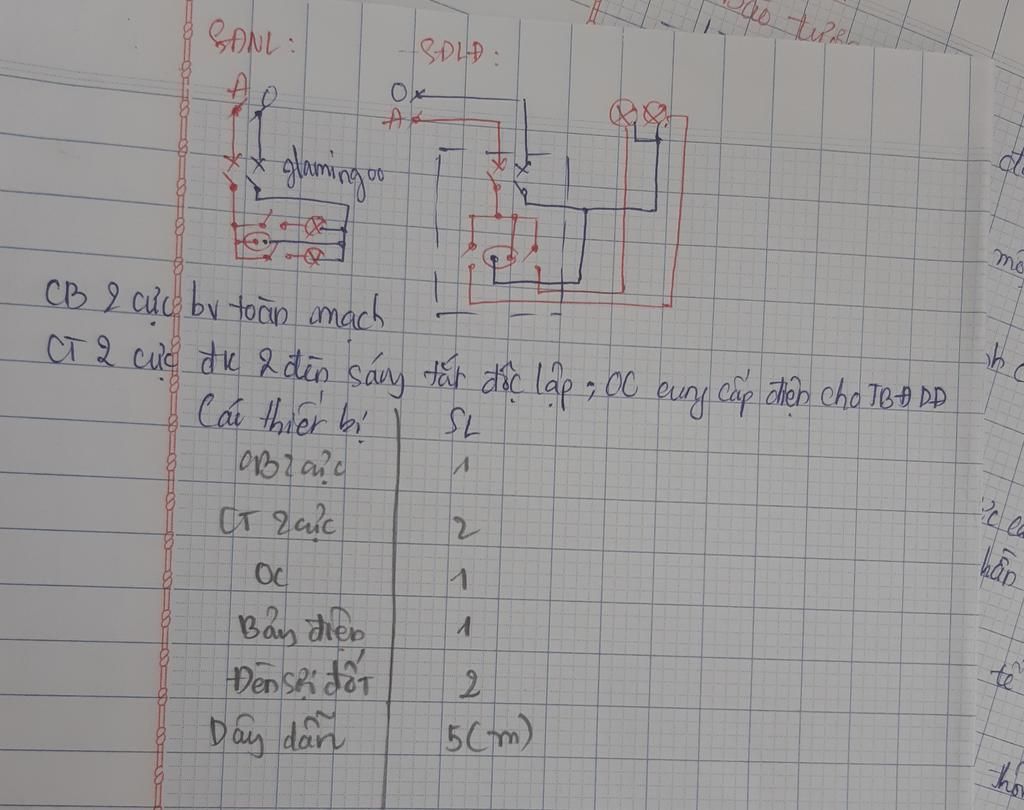

vẽ sơ đồ nguyên lí, sơ đồ lắp đặt mang điện gồn 1 aptomat 1 cực, 2 công tắc hai cực điều khiển 2 đèn độc lập

viết theo 3 bước sau

1.sơ đồ nguyên lí

Bước 1: Xác định nhiệm vụ thiết kế

• Đặc điểm về đồ dùng điện của mạng điện.

• Phạm vi của mạng điện: số lượng phòng và khu vực cần được cấp điện.

• Kết quả đạt được: Bản mô tả chung về mạng điện cần thiết kế.

Bước 2: Xác định các phần tử của mạng điện và mối liên hệ giữa chúng

• Xác định số lượng các thiết bị và đồ dùng điện cần lắp đặt.

• Chọn thiết bị bảo vệ mạng điện bằng các dụng cụ thích hợp của đồ dùng điện và thiết bị, qua đó xác định số lượng và loại ổ cắm cần thiết.

• – Vị trí đặt bảng điện chính, bảng điện nhánh, ổ cắm lấy điện và công tắc trong từng khu vực sao cho tiện lợi và thẩm mĩ.
  – Hệ thống đầu nối và dây dẫn điện từ bảng phân phối điện đến các ổ cắm và thiết bị trong nhà.

  Kết quả đạt được:

  • Bản danh sách thiết bị và đồ dùng điện cần lắp đặt.

  • Mối liên hệ giữa các thiết bị và đồ dùng điện.

  Bước 3: Vẽ sơ đồ nguyên lí mạch điện
  – Vẽ các thiết bị và các đường nối thể hiện mối liên hệ điện giữa các thiết bị.
  Kết quả đạt được: Bản vẽ sơ đồ nguyên lí mạch điện.

  Lưu ý:

  • Mạch nguồn thường được đặt ngang.

  • Vị trí của các thiết bị đóng cắt, bảo vệ, lấy điện ở bên trái thiết bị điện.

  • Công tắc luôn được vẽ ở trạng thái ngắt mạch điện.

    • 2. Thiết kế sơ đồ lắp đặt

      Sơ đồ lắp đặt mạng điện trong nhà được lập dựa trên sơ đồ nguyên lí và vị trí thực tế của các thiết bị, đồ dùng điện và nguồn cấp điện. Để thiết kế sơ đồ lắp đặt, cần thực hiện các bước sau:

      Bước 1: Nghiên cứu sơ đồ nguyên lí
      – Nghiên cứu sơ đồ nguyên lí, đưa ra cách nối các thiết bị và đồ dùng điện trong mạng.
      Kết quả đạt được: Mô tả về nguyên lí và cách kết nối các thiết bị và đồ dùng điện.

      Bước 2: Xác định vị trí lắp đặt thiết bị và đồ dùng điện
      – Vẽ kí hiệu thiết bị và đồ dùng điện theo đúng vị trí thực tế.
      – Xác định phương án nối dây cho các thiết bị và đồ dùng điện theo sơ đồ nguyên lí.
      Kết quả đạt được: Bản vẽ có vị trí của các thiết bị và đồ dùng điện theo thực tế.

      Bước 3: Vẽ sơ đồ lắp đặt mạch điện
      – Vẽ sơ đồ lắp đặt mạch điện
      – Vẽ đường dây dẫn nối thiết bị và đồ dùng điện theo sơ đồ nguyên lí và cách lắp đặt thực tế.
      Kết quả đạt được: Bản vẽ sơ đồ lắp đặt mạng điện.
