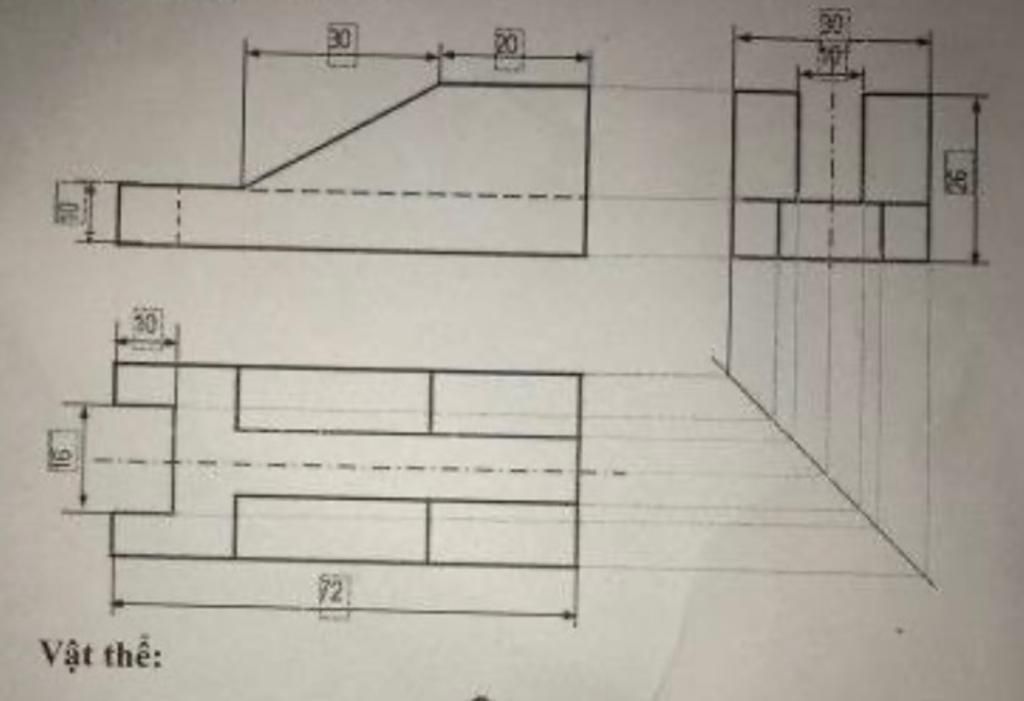

Tìm tọa độ của các điểm trong hình biểu diễn sau ( Cho mình cách tính được ko mai mình thi phần này mà bây giờ vẫn chưa biết làm)
Hãy luôn nhớ cảm ơn và vote 5*
nếu câu trả lời hữu ích nhé!
TRẢ LỜI
Giả sử chọn gốc tọa độ O tại góc dưới bên trái của vật thể. Trục Ox nằm ngang từ trái sang phải, Oy là chiều sâu từ trước ra sau, và Oz là chiều cao từ dưới lên.Điểm A nằm ở góc dưới bên trái phía trước của vật thể, có tọa độ (0, 0, 0).
Điểm B là góc dưới bên phải phía trước, tọa độ (72, 0, 0).
Điểm C là góc dưới bên phải phía sau, tọa độ (72, 55, 0).
Điểm D là góc dưới bên trái phía sau, tọa độ (0, 55, 0).
Điểm E là góc trên bên trái phía trước, tọa độ (0, 0, 30).
Điểm F là góc trên bên phải phía trước, tọa độ (72, 0, 30).
Điểm G là góc trên bên phải phía sau, tọa độ (72, 55, 30).
Điểm H là góc trên bên trái phía sau, tọa độ (0, 55, 30).Ngoài ra còn có phần gờ nhô lên ở giữa, nằm ở đoạn từ x = 30 đến x = 42, cao 15 (tức z = 15), nên có các điểm như sau:
Điểm I là điểm đầu gờ giữa phía trước, tọa độ (30, 0, 15).
Điểm J là điểm cuối gờ giữa phía trước, tọa độ (42, 0, 15).
Điểm K là điểm đầu gờ giữa phía sau, tọa độ (30, 55, 15).
Điểm L là điểm cuối gờ giữa phía sau, tọa độ (42, 55, 15).
Điểm B là góc dưới bên phải phía trước, tọa độ (72, 0, 0).
Điểm C là góc dưới bên phải phía sau, tọa độ (72, 55, 0).
Điểm D là góc dưới bên trái phía sau, tọa độ (0, 55, 0).
Điểm E là góc trên bên trái phía trước, tọa độ (0, 0, 30).
Điểm F là góc trên bên phải phía trước, tọa độ (72, 0, 30).
Điểm G là góc trên bên phải phía sau, tọa độ (72, 55, 30).
Điểm H là góc trên bên trái phía sau, tọa độ (0, 55, 30).Ngoài ra còn có phần gờ nhô lên ở giữa, nằm ở đoạn từ x = 30 đến x = 42, cao 15 (tức z = 15), nên có các điểm như sau:
Điểm I là điểm đầu gờ giữa phía trước, tọa độ (30, 0, 15).
Điểm J là điểm cuối gờ giữa phía trước, tọa độ (42, 0, 15).
Điểm K là điểm đầu gờ giữa phía sau, tọa độ (30, 55, 15).
Điểm L là điểm cuối gờ giữa phía sau, tọa độ (42, 55, 15).
Hãy giúp mọi người biết câu trả lời này thế nào?

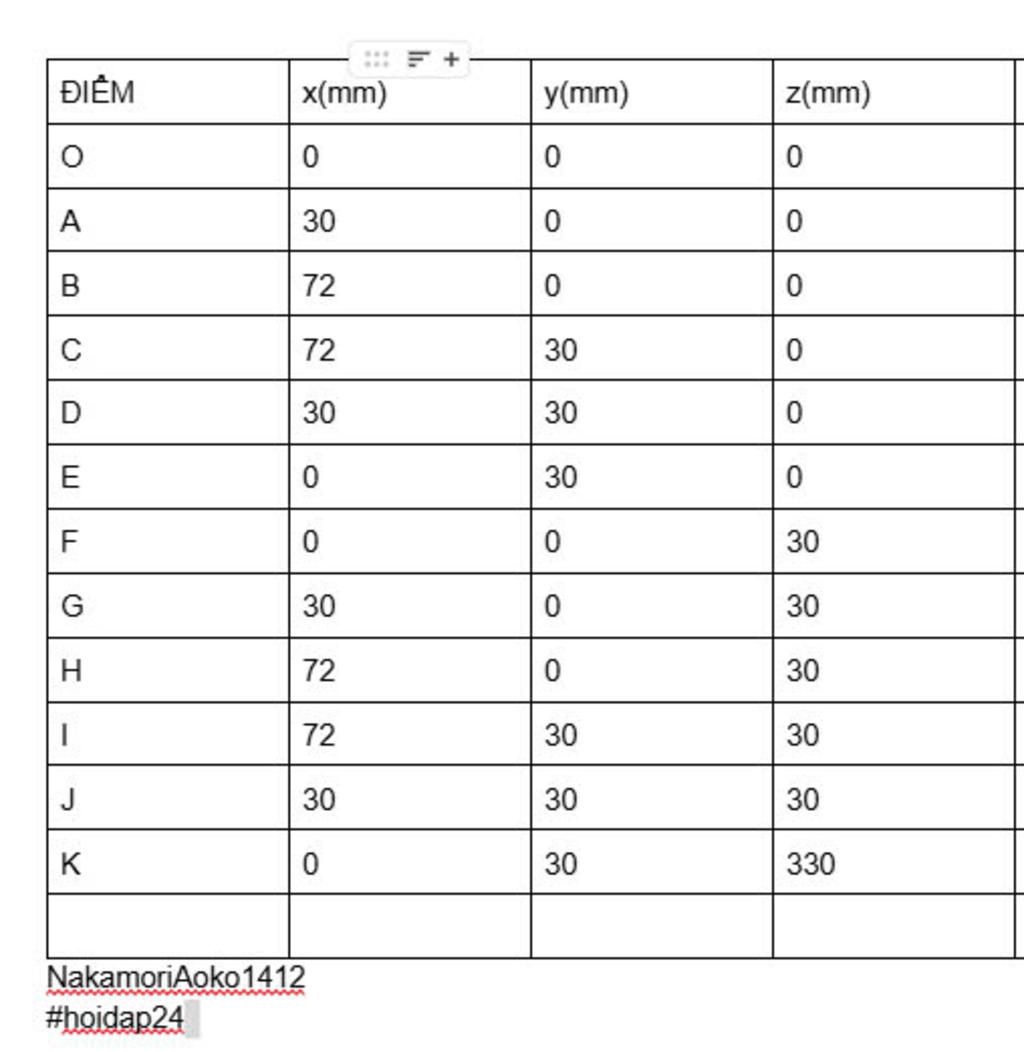

Chúng ta sẽ lấy hệ tọa độ Oxyz:
-
Ox: theo chiều ngang (trái → phải trong hình nhìn thẳng).
-
Oy: theo chiều sâu (ra vào trong hình nhìn thẳng).
-
Oz: theo chiều cao (dọc từ dưới lên).
Bây giờ, mình xác định nhanh các kích thước chính trong bản vẽ:
-
Chiều dài (Ox): 72 mm
-
Chiều rộng (Oy): 30 mm
-
Chiều cao (Oz): 30 mm
Hãy giúp mọi người biết câu trả lời này thế nào?
