Câu 1:
Cấu tạo đồng hồ vạn năng (VOM):
- Kim chỉ thị, mặt số (thang đo), núm điều chỉnh thang đo.
- Các cổng cắm dây đo.
- Que đo đỏ (dương) và đen (âm).
Quy trình sử dụng:
- Xác định mục đích đo (điện áp, dòng điện, điện trở).
- Chọn thang đo phù hợp.
- Kết nối que đo vào thiết bị đo.
- Đọc kết quả trên mặt đồng hồ.

Câu 2:

Thiết bị đóng cắt và lấy điện:

- Công tắc: Ngắt/mở mạch điện.

- Aptomat (CB): Bảo vệ mạch khi quá tải/ngắn mạch.

- Ổ cắm: Cung cấp điện cho thiết bị di động.

- Phích cắm: Kết nối thiết bị với ổ cắm.

Cấu tạo: Thường gồm vỏ cách điện và lõi dẫn điện bằng đồng.

Công dụng: Đảm bảo an toàn và tiện lợi trong sử dụng điện.

Câu 3:
Sơ đồ nguyên lý: Biểu diễn mối quan hệ điện, không quan tâm vị trí thực tế.
Sơ đồ lắp đặt: Biểu diễn vị trí lắp đặt thiết bị, dây điện thực tế.
Khác nhau cơ bản:
→ Sơ đồ nguyên lý dùng để hiểu nguyên tắc hoạt động.
→ Sơ đồ lắp đặt để thi công thực tế.

Câu 4:

 - Bóng đèn: 10 × 45.000 = 450.000 đồng

 - Quạt điện: 5 × 160.000 = 800.000 đồng

 - Ổ cắm: 5 × 32.000 = 160.000 đồng
→ Tổng chi phí: 450.000 + 800.000 + 160.000 = 1.410.000 đồng

Câu 5:
- Bóng đèn: 7 × 80.000 = 560.000 đồng
- Quạt điện: 6 × 300.000 = 1.800.000 đồng

- Ổ cắm: 2 × 350.000 = 700.000 đồng
→ Tổng chi phí: 560.000 + 1.800.000 + 700.000 = 3.060.000 đồng
Câu 6:

a) Bước sử dụng VOM:

- Kiểm tra VOM và que đo.

- Cắm que đỏ vào cổng VΩmA, que đen vào COM.

- Vặn núm chọn chế độ đo (V, A, Ω).

- Đặt que đo vào điểm cần đo, đọc kết quả.

Lưu ý: Không đo dòng điện vượt quá thang đo. Không đo điện trở khi mạch đang có điện.

b) Sơ đồ chiếu sáng phòng ngủ (gợi ý):
Gồm 1 công tắc, 1 bóng đèn, dây dẫn và nguồn điện. Bạn có thể vẽ sơ đồ đơn giản với công tắc nối tiếp với bóng đèn.

Câu 7:

Vẽ sơ đồ:

- Aptomat → Ổ cắm

- Aptomat → Công tắc 1 và 2 → 2 đèn

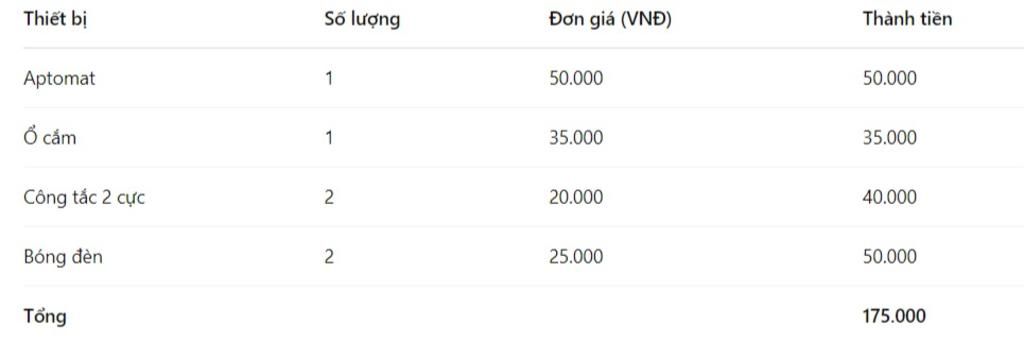

Dự trù chi phí: ( ở dưới ảnh)

Câu 8:

Tiêu chí đánh giá bản thân:

- Có khả năng sử dụng dụng cụ điện.

- Hiểu nguyên lý mạch điện đơn giản.

- Thái độ cẩn thận, tỉ mỉ.

- Ham học hỏi về kỹ thuật.

- Sức khỏe tốt để làm việc thực tế.

Câu 9:

Các bước lắp đặt:

- Chuẩn bị dụng cụ, thiết bị.

- Ngắt điện, đảm bảo an toàn.

- Đọc sơ đồ lắp đặt.

- Gắn thiết bị lên tường, nối dây đúng kỹ thuật.

- Kiểm tra kết nối.

- Cấp điện, thử nghiệm hoạt động.

Câu 10:

Quy trình lắp bảng điện:

Bước 1 : Vạch dấu vị trí thiết bị.

Bước 2 : Khoan, bắt vít gắn đế thiết bị.

Bước 3 : Nối dây theo sơ đồ.

Bước 4 : Lắp thiết bị lên bảng điện.

Bước 5 : Kiểm tra, chỉnh sửa.

Bước 6 : Đấu nối vào nguồn điện, kiểm tra hoạt động.
