$\rm a.$ không có hiện tượng

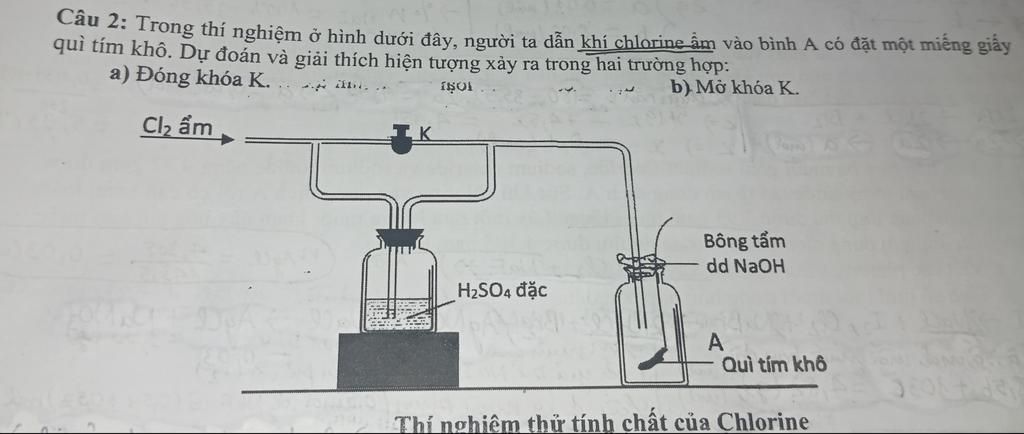

`-` khi đóng khóa K thì khí $\rm Cl_2$ ẩm sẽ được chuyển vào bình chứa $\rm H_2SO_4$ đặc. $\rm H_2SO_4$ đặc có tính háo nước nên khi khí $\rm Cl_2$ đi vào bình A sẽ là khí khô không làm thay đổi màu quỳ tím.

$\rm b.$ quỳ tím hóa đỏ rồi mất màu.

`-` khi khóa K mở khí $\rm Cl_2$ ẩm sẽ đi theo 2 con đường: 1 con đường vô bình chứa acid đặc, 1 đường di chuyển thẳng vô bình A nên trong bình A vẫn sẽ chứa 1 lượng $\rm Cl_2$ ẩm. $\rm Cl_2$ ẩm làm đổi màu quỳ tím thành đỏ và sản phẩm HClO tạo thành sẽ làm mất màu dần quỳ tím.

$\rm Cl_2+H_2O ⇄ HCl+HClO$
