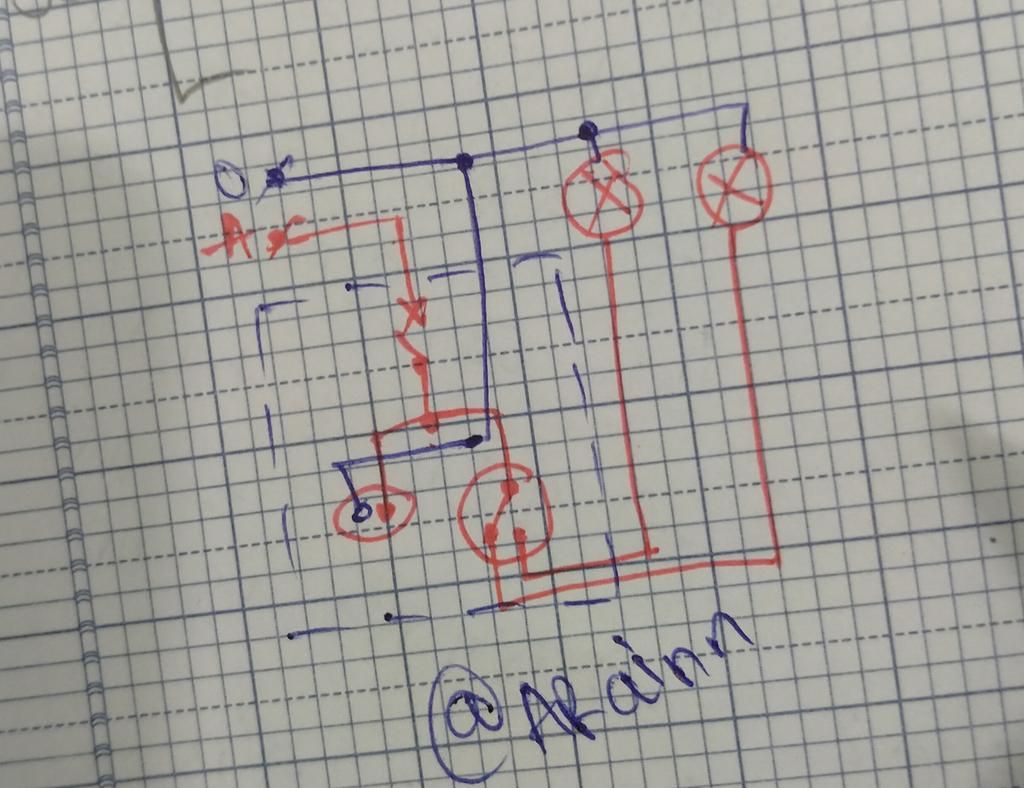

-Sơ đồ lắp đặt mạng điện trong nhà với các thiết bị và phần tử như yêu cầu:

Thành phần của sơ đồ:

1. Aptomat (CB): Bảo vệ toàn bộ mạch điện.
2. Ổ cắm điện: Cấp điện cho các thiết bị khác.
3. Hai bóng đèn sợi đốt: Được điều khiển luân phiên.
4. Công tắc 2 cực : Điều khiển bật/tắt luân phiên hai bóng đèn.

- Nguyên lý hoạt động:

Aptomat đóng/mở để cấp nguồn điện cho toàn bộ hệ thống.

Công tắc 2 cực có hai vị trí:

+Khi ở vị trí 1: Bóng đèn 1 sáng, bóng đèn 2 tắt.

+Khi ở vị trí 2: Bóng đèn 2 sáng, bóng đèn 1 tắt.

Ổ cắm điện hoạt động độc lập, luôn có điện khi aptomat bật.
