Lưu ý:

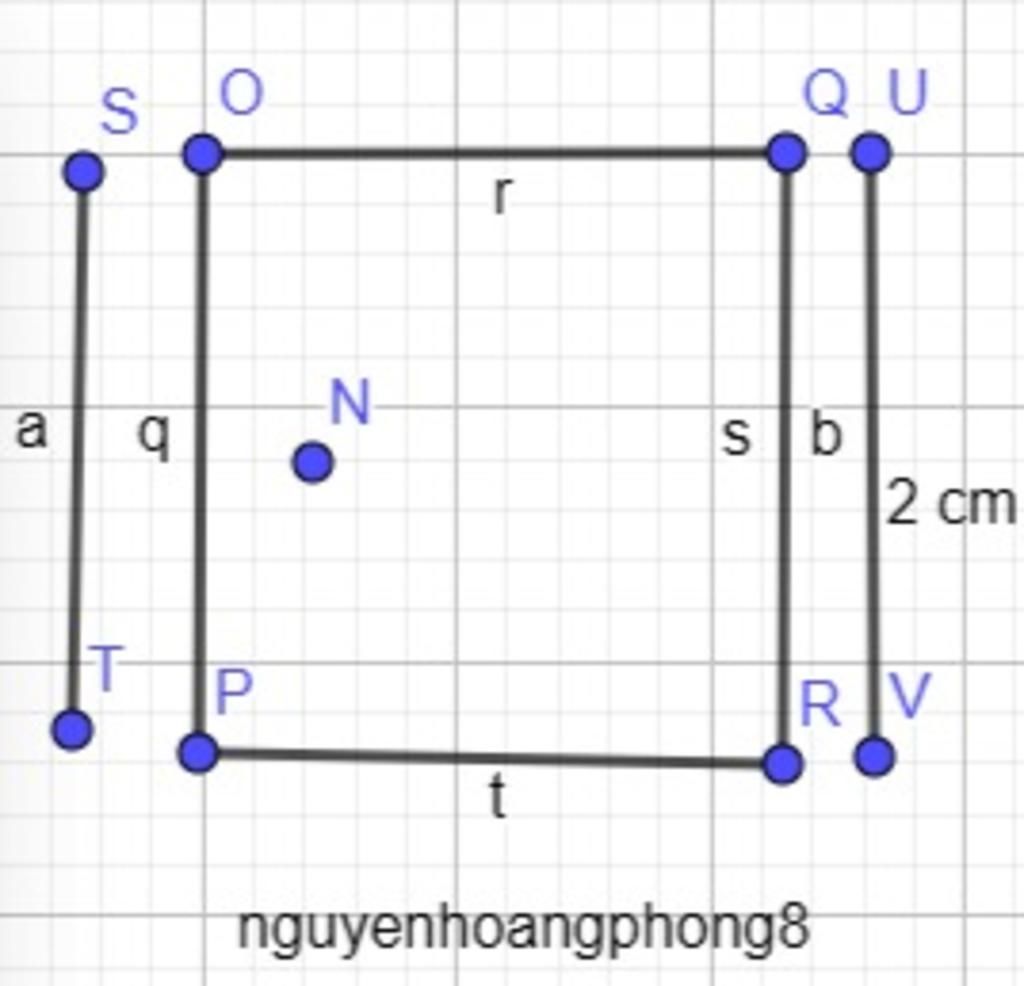

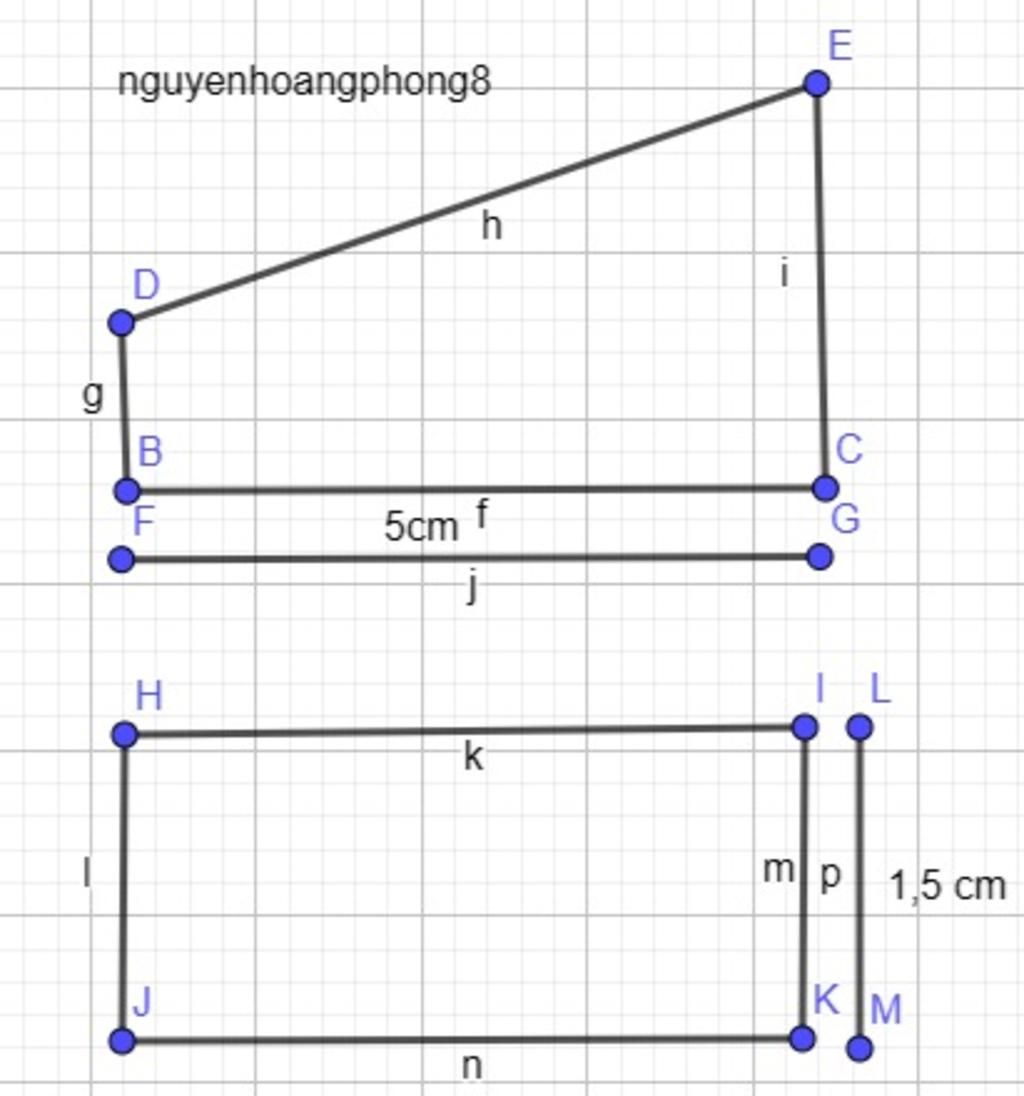

1. Vị trí các hình chiếu: Hình chiếu cạnh nằm bên phải hình chiếu đứng, hình chiếu bằng nằm bên dưới hình chiếu đứng

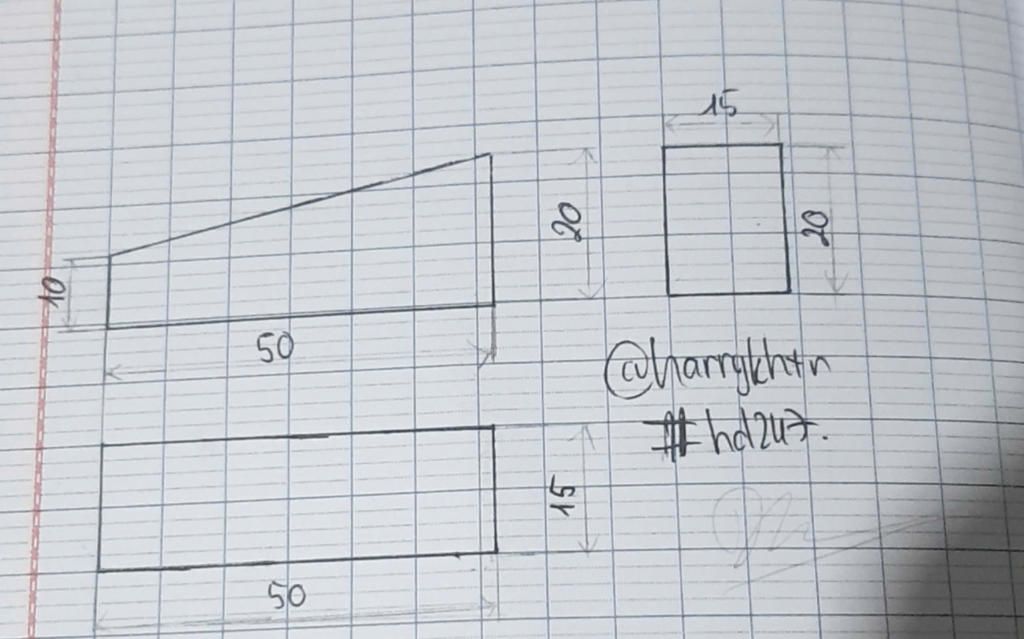

2. Kích thước:

+) Đơn vị: mm (mặc định, trong bản vẽ tuyệt đối không ghi đơn vị)

+) Vị trí ghi: như trên hình vẽ

3. Nét liền đậm (cạnh thấy) đậm hơn nét liền mảnh (đường gióng, đường kích thước)

Dù trong chương trình học hiện nay không bắt buộc rằng nét liền mảnh có độ đậm (dày) = 1/2 so với nét liền đậm nhưng mà phải để cho người ta phân biệt được cái nào đậm cái nào nhạt

4. Tỉ lệ 1:1 là nguyên bản, đi thi vẽ đúng 5cm, 1cm,.... . Nếu dựa vào ô trong giấy (nếu có) hoặc lệch (đáng kể) sẽ coi như là sai đề
